Nacelles élévatrices

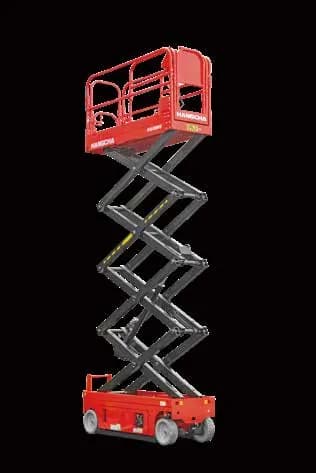

Nacelle élévatrice à ciseaux électrique XEN, 230 à 450 kg
ÉlectriqueVente et location
- Capacité
- 0,2 - 0,5 t
- Caractéristiques par modèle
- 11 modèles
La serie XEN regroupe des nacelles elevatrices a ciseaux electriques automotrices, avec une capacite de charge de 230 a 450 kg selon le modele. La gamme compte 11 modeles, tous a entrainement electrique et disponibles avec batterie lithium-ion en option. Compactes et maniables, elles sont conçues pour les travaux en hauteur dans des espaces reduits, en interieur comme en exterieur. Disponibles a la vente et a la location.
- Entraînement électrique, avec option batterie lithium-ion
- Capacité de charge de 230 à 450 kg selon le modèle
- Format compact et maniable pour les espaces réduits
- Utilisation en intérieur comme en extérieur
Marque distribuée : Hangcha
L'étude de votre besoin est gratuite et sans engagement.
Télécharger la fiche technique (PDF)Caractéristiques par modèle
| Modèle | 65XEN | 78XEN | 80XENS | 100XENS | 80XEN | 100XEN | 120XEN | 140XEN | 160XEN | 160XENS | 160XEN-P |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Caractéristiques | |||||||||||
| Capacité de charge maximale (extérieur/intérieur)(kg) | 320 kg | 230 kg | 380 kg | 230 kg | 450 kg | 450 kg | 320 kg | 320 kg | 230 kg | 230 kg | 350 kg |
| Capacité de charge maximale de la plateforme étendue(kg) | 113 kg | 113 kg | 113 kg | 113 kg | 113 kg | 113 kg | 113 kg | 113 kg | 113 kg | 113 kg | 120 kg |
| Nombre maximal d'opérateurs | indoor 2 / outdoor 1 | indoor 2 / outdoor 1 | indoor 2 | indoor 2 | indoor 2 / outdoor 1 | indoor 2 / outdoor 1 | indoor 2 / outdoor 1 | indoor 2 | indoor 2 | indoor 2 | indoor 2 |
| Dimensions | |||||||||||
| Hauteur de travail(m) | 6.5 m | 7.8 m | 8 m | 10 m | 8 m | 10 m | 12 m | 13.8 m | 15.7 m | 15.7 m | 15.7 m |
| Hauteur de plancher(m) | 4.5 m | 5.8 m | 6 m | 8 m | 6 m | 8 m | 10 m | 11.8 m | 13.7 m | 13.7 m | 13.7 m |
| Longueur(m) | 1.89 m | 1.89 m | 2.48 m | 2.48 m | 2.48 m | 2.48 m | 2.48 m | 2.48 m | 2.84 m | 2.84 m | 2.84 m |
| Largeur(m) | 0.81 m | 0.81 m | 0.81 m | 0.81 m | 1.15 m | 1.15 m | 1.15 m | 1.15 m | 1.4 m | 1.25 m | 1.4 m |
| Hauteur (garde-corps déplié)(m) | 2.09 m | 2.2 m | 2.21 m | 2.35 m | 2.22 m | 2.36 m | 2.49 m | 2.62 m | 2.62 m | 2.62 m | 2.77 m |
| Hauteur (garde-corps rabattu)(m) | 1.66 m | 1.77 m | 1.77 m | 1.91 m | 1.66 m | 1.79 m | 1.92 m | 2.05 m | 2.05 m | 2.05 m | 2.23 m |
| Dimensions de travail(m) | 1.67*0.76 m | 1.67*0.76 m | 2.27*0.76 m | 2.27*0.76 m | 2.27*1.14 m | 2.27*1.14 m | 2.27*1.14 m | 2.27*1.14 m | 2.64*1.14 m | 2.64*1.14 m | 2.64X1.12 m |
| Longueur, extension maximale(m) | 0.9 m | 0.9 m | 0.9 m | 0.9 m | 0.9 m | 0.9 m | 0.9 m | 0.9 m | 0.9 m | 0.9 m | 0.9 m |
| Empattement(m) | 1.36 m | 1.36 m | 1.87 m | 1.87 m | 1.87 m | 1.87 m | 1.87 m | 1.87 m | 2.22 m | 2.22 m | 2.22 m |
| Garde au sol(mm) | 77/16 mm | 77/16 mm | 100/16 mm | 100/16 mm | 100/20 mm | 100/20 mm | 100/20 mm | 100/20 mm | 100/20 mm | 100/20 mm | 100/20 mm |
| Rayon de braquage (intérieur)(m) | 0 m | 0 m | 0 m | 0 m | 0 m | 0 m | 0 m | 0 m | 0 m | 0 m | 0 m |
| Rayon de braquage (extérieur)(m) | 1.64 m | 1.64 m | 2.1 m | 2.1 m | 2.2 m | 2.2 m | 2.2 m | 2.2 m | 2.7 m | 2.7 m | 2.7 m |
| Performances | |||||||||||
| Vitesses de translation(km/h) | 0-3.5 km/h | 0-3.5 km/h | 0-3.5 km/h | 0-3.5 km/h | 0-3.5 km/h | 0-3.5 km/h | 0-3.5 km/h | 0-3.5 km/h | 0-3 km/h | 0-3 km/h | 0-3 km/h |
| Temps de montée(s) | 20±2 s | 20±2 s | 25±2 s | 30±2 s | 30±2 s | 35±3 s | 50±3 s | 55±5 s | 65±5 s | 65±5 s | 65±5 s |
| Temps de descente(s) | 25±4 s | 20±4 s | 30±4 s | 28±5 s | 40±5 s | 35±5 s | 60±5 s | 55±7 s | 68±7 s | 68±7 s | 68±7 s |
| Vitesse de levée (à vide)(m/s) | 0.16-0.19 m/s | 0.21-0.26 m/s | 0.18-0.21 m/s | 0.21-0.24 m/s | 0.15-0.21 m/s | 0.18-0.21 m/s | 0.16-0.18 m/s | 0.17-0.21 m/s | 0.17-0.2 m/s | 0.17-0.2 m/s | 0.17-0.2 m/s |
| Vitesse de descente (à vide)(m/s) | 0.12-0.16 m/s | 0.19-0.29 m/s | 0.14-0.18 m/s | 0.2-0.29 m/s | 0.11-0.14 m/s | 0.17-0.22 m/s | 0.13-0.16 m/s | 0.17-0.21 m/s | 0.16-0.2 m/s | 0.16-0.2 m/s | 0.16-0.2 m/s |
| Capacité de franchissement maximale(%) | 25 % | 25 % | 25 % | 25 % | 25 % | 25 % | 25 % | 25 % | 25 % | 25 % | 25 % |
| Inclinaison maximale admissible(°) | 1.5/3° | 1.5/3° | 1.5/3° | 1.5/3° | 1.5/3° | 1.5/3° | 1.5/3° | 1.5/3° | 1.5/3° | 1.5/3° | 1.5/3° |
| Moteur / chargeur | |||||||||||
| Modèle de moteur | JXQD-3.5-NG | JXQD-3.5-NG | JXQD-3.5-NG | JXQD-3.5-NG | JXQD-3.5-NG | JXQD-3.5-NG | JXQD-3.5-NG | JXQD-3.5-NG | JXQD-3.5-NG | JXQD-3.5-NG | JXQD-3.5-NG |
| Puissance nominale du moteur(kw) | 3.5 kw | 3.5 kw | 3.5 kw | 3.5 kw | 3.5 kw | 3.5 kw | 3.5 kw | 3.5 kw | 3.5 kw | 3.5 kw | 3.5 kw |
| Chargeur(V/A) | 24/36 V/A | 24/36 V/A | 24/36 V/A | 24/36 V/A | 24/36 V/A | 24/36 V/A | 24/36 V/A | 24/36 V/A | 24/36 V/A | 24/36 V/A | 24/36 V/A |
| Roues / châssis | |||||||||||
| Dimensions des pneus(mm) | 305*100 mm | 305*100 mm | 381*127 mm | 381*127 mm | 381*127 mm | 381*127 mm | 381*127 mm | 381*127 mm | 381*127 mm | 381*127 mm | 381*127 mm |
| Poids | |||||||||||
| Poids(kg) | 1390 kg | 1470 kg | 2000 kg | 2170 kg | 2130 kg | 2310 kg | 2710 kg | 3000 kg | 3240 kg | 3240 kg | 3670 kg |
| Batterie | |||||||||||
| Batterie (standard : sans entretien, plomb-acide) | 24V290Ah | 24V290Ah | 24V290Ah | 24V290Ah | 24V290Ah | 24V290Ah | 24V290Ah | 24V290Ah | 24V290Ah | 24V290Ah | 24V290Ah |
| Batterie (option : lithium, HANGCHA) | 25.6V,150Ah | 25.6V,150Ah | 25.6V,150Ah | 25.6V,150Ah | 25.6V,230Ah | 25.6V,230Ah | 25.6V,230Ah | 25.6V,230Ah | 25.6V,230Ah | 25.6V,230Ah | non renseigné |
Spécifications constructeur Hangcha, données par modèle et susceptibles d'évolution ; les caractéristiques définitives sont confirmées au devis.
Points forts
- Les nacelles à ciseaux électriques automotrices HANGCHA constituent une solution efficace, sûre et adaptée à l'industrie moderne.
- Idéales pour manœuvrer dans les espaces réduits ; excellentes en intérieur comme en extérieur ; toutes les fonctions (levage, descente, direction, marche avant et arrière) sous le contrôle de l'opérateur.
- Entretien et maintenance facilités une fois le capot de batterie ouvert ; toutes les pièces clés sont facilement accessibles. Faible niveau sonore et grande fiabilité.
- Simplicité / Efficacité / Économie
- Système de commande proportionnelle : règle la vitesse de déplacement, de levage et de descente selon les besoins.
- Le boîtier de commande combine les fonctions de déplacement et de levage ; grâce au joystick, la machine se pilote d'une seule main.
- Capteur de mise à niveau automatique : alarme lorsque l'inclinaison dépasse 1,5° (direction horizontale) / 3° (direction verticale).
- Afficheur LED : entretien et diagnostic facilités sans boîtier supplémentaire.
- Entraînement hydraulique AC - Sécurité : système AC entièrement étanche, surveillance de l'ensemble de la machine en temps réel par capteurs.
- Entraînement hydraulique AC - Haute efficacité : système AC à rendement de conversion élevé ; consommation d'énergie inférieure de 15 à 20 % à celle d'un moteur DC ; rendement global de la machine amélioré de 8 à 10 %.
- Entraînement hydraulique AC - Étanchéité : système AC entièrement étanche, adapté aux conditions des nacelles élévatrices ; indice de protection IP67.
- Entraînement hydraulique AC - Sans entretien : moteur sans balais, alimentation par batterie lithium en standard, garantie de 5 ans, sans entretien sur toute la durée de vie.
- Entraînement hydraulique AC - Entretien facile : porte latérale rotative et système de commande intelligent.
- Conception modulaire (EVOLUTION) : l'ensemble du système adopte une conception modulaire ; la structure et les composants hydrauliques sont communs à la série XEN ; le taux d'universalité de la série XEN dépasse 95 %.
- Technologie lithium-ion innovante (LI-ION) disponible.
- Système anti-basculement : s'active automatiquement au-delà de 6,5 ft pour protéger la machine du basculement sur sol irrégulier.
- Clapet anti-explosion : empêche la chute de la machine en cas de fuite d'une conduite hydraulique.
- Bras de sécurité : protègent l'opérateur pendant la réparation ou la maintenance.
- Capteur d'angle : évalue l'état de la machine lors du levage ou du déplacement en pente et déclenche une alarme si l'angle dépasse la valeur nominale.
- Clapet de descente manuelle et clapet de déverrouillage manuel pour la descente / le déplacement d'urgence.
- Les engins HANGCHA sont conformes aux exigences de sécurité européennes (CE) ; certifiés ISO9001:2015 et ISO14001:2015.
Équipements de série
- Système de levage
- Commande proportionnelle
- Système anti-basculement
- Boîtier de commande
- Chargeur intégré
- Compteur horaire
- Gyrophare d'alarme
- Batterie sans entretien (plomb-acide)
Options
- Feux de travail (deux feux)
- Prise électrique sur la nacelle
- Protection différentielle pour la prise
- Avertisseur sonore
- Bande d'avertissement
- Système anti-surcharge (exigé par la norme CE)
- Système de commande de marque importée
- Conduite d'air vers la nacelle
- Modification anti-explosion
- Personnalisation de couleur spéciale
- Batterie lithium (HANGCHA)
- Applications : station de maintenance de locomotives, aéroport, centrale électrique, salle de sport, grande entreprise, etc.
- HANGCHA GROUP CO., LTD. se réserve le droit de modifier sans préavis les couleurs, équipements ou spécifications détaillés dans cette brochure, ou d'arrêter la production de certains modèles.
- Les couleurs des engins livrés peuvent différer légèrement de celles des brochures.
- VERSION 2025 4 / COPYRIGHT 2025/07.
- Les valeurs de garde au sol sont indiquées par paire (par ex. 77/16, 100/16, 100/20) en mm.
- Inclinaison maximale admissible indiquée '1,5/3°' avec la colonne d'unité marquée '°'.
- Option batterie lithium non répertoriée pour le 160XEN-P dans les tableaux de batteries.
