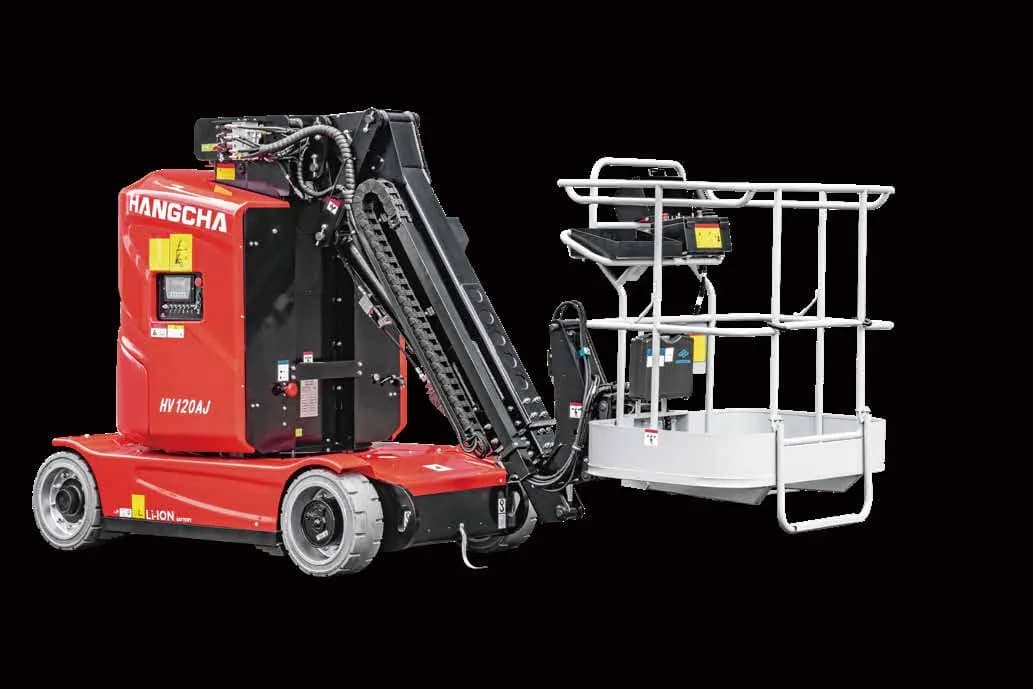

Nacelle à mât vertical électrique HV, 12 m de hauteur de travail
0,2 t · 1 modèle
Électrique
Voir la gamme Demander un devis
Nacelles élévatrices

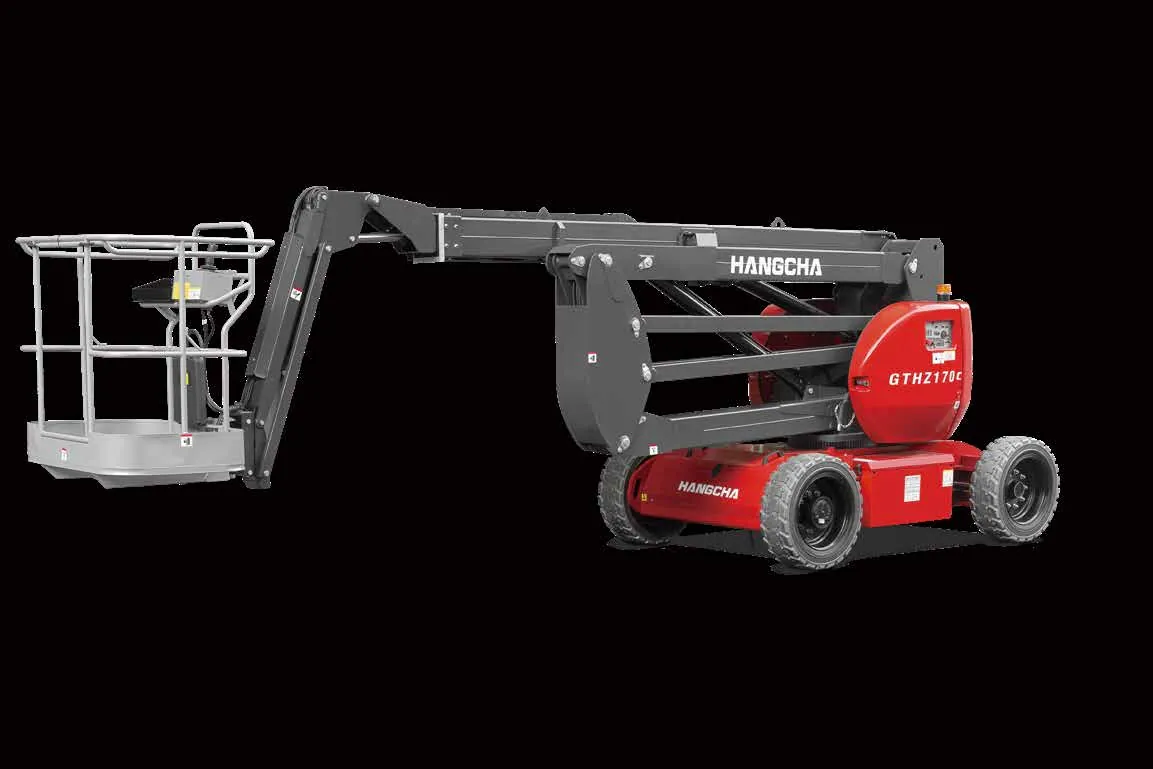

Nacelle articulée électrique GTHZ / HZ, 200 à 350 kg
ÉlectriqueVente et location
- Capacité
- 0,2 - 0,3 t
- Caractéristiques par modèle
- 4 modèles
La série GTHZ / HZ regroupe quatre nacelles à bras articulé 100 % électriques, avec une capacité de plateforme de 200 à 350 kg. Le bras articulé permet d'atteindre les zones de travail en hauteur en passant par-dessus les obstacles, pour la maintenance, le montage et les interventions en bâtiment ou en industrie. La motorisation à aimants permanents 80 V et les pneus pleins offrent une bonne autonomie et des déplacements souples, y compris sur terrain accidenté avec la version HZ210P. Disponibles à la vente et à la location.
- Bras articulé pour accéder par-dessus les obstacles
- Motorisation électrique à aimants permanents 80 V
- Quatre modèles, de 200 à 350 kg de charge plateforme
- Version HZ210P adaptée au terrain accidenté
Marque distribuée : Hangcha
L'étude de votre besoin est gratuite et sans engagement.
Télécharger la fiche technique (PDF)Caractéristiques par modèle
| Modèle | GTHZ120 | GTHZ170 | GTHZ170C | HZ210P |
|---|---|---|---|---|
| Spécifications GTHZ120 / GTHZ170 / GTHZ170C | ||||
| Hauteur de travail(m) | 11.95 m | 16.75 m | 16.95 m | ‑ |
| Hauteur de plancher(m) | 9.95 m | 14.75 m | 14.95 m | ‑ |
| Portée horizontale(m) | 7.00 m | 9.3 m | 9.3 m | ‑ |
| Hauteur de franchissement(m) | 4.77 m | 7.1 m | 7.1 m | ‑ |
| Longueur(m) | 5.48 m | 6.84 m | 6.84 m | ‑ |
| Longueur (repliée)(m) | 3.74 m | 5.4 m | 5.4 m | ‑ |
| Empattement(m) | 1.65 m | 2 m | 2 m | 2.5m |
| Largeur(m) | 1.20 m | 1.75 m | 1.75 m | ‑ |
| Hauteur(m) | 2.01 m | 2.11 m | 2.17 m | ‑ |
| Hauteur (repliée)(m) | 2.18 m | 2.11 m | 2.17 m | ‑ |
| Dimensions du panier(m) | 1.20x0.77 m | 1.50x0.77 m | 1.80x0.77 m | ‑ |
| Rayon de braquage intérieur(m) | 1.55 m | 2.0 m | 2.0 m | ‑ |
| Rayon de braquage extérieur(m) | 3.25 m | 4.3 m | 4.3 m | ‑ |
| Rayon de braquage extérieur (panier)(m) | 3.34 m | 5.6 m | 5.6 m | ‑ |
| Garde au sol(m) | 0.10 m | 0.15 m | 0.15 m | ‑ |
| Capacité(kg) | 200 kg | 200 kg | 230 kg | 255kg(350kg) |
| Mouvement du pendulaire | ±70° | ±70° | ±70° | 70/-60° |
| Rotation du panier | 140° | 140° | 140° | ‑ |
| Rotation de la tourelle | 350° | 355° | 355° | 360°continually |
| Vitesse de translation(km/h) | 6.00 km/h | 6.00 km/h | 6.00 km/h | ‑ |
| Vitesse de travail(km/h) | 0.60 km/h | 0.60 km/h | 0.60 km/h | ‑ |
| Capacité de franchissement(%) | 25% | 25% | 25% | ‑ |
| Pente maximale admissible(%) | 3° or 5% | 3° or 5% | 3° or 5% | ‑ |
| Pneus(m) | 0.60x0.19 m | 0.60x0.19 m | 0.73x0.225 m | ‑ |
| Roue directrice | 2 | 2 | 2 | ‑ |
| Entraînement des roues | 2 | 2 | 2 | 4WD*2WS |
| Batteries plomb-acide (C20)(V/Ah) | 80/210 V/Ah | 80/210 V/Ah | 80/210 V/Ah | ‑ |
| Batteries lithium (C21)(V/Ah) | 80/125 V/Ah | 80/125 V/Ah | 80/125 V/Ah | ‑ |
| Chargeur(V/A) | 80/20 V/A | 80/20 V/A | 80/20 V/A | ‑ |
| Poids(kg) | 6670 kg | 6990 kg | 7130 kg | 9300kg |
| Spécifications HZ210P | ||||
| Hauteur de plancher max.(m) | ‑ | ‑ | ‑ | 18.80m |
| Hauteur de travail max.(m) | ‑ | ‑ | ‑ | 20.80m |
| Hauteur de franchissement max.(m) | ‑ | ‑ | ‑ | 8.28m |
| Hauteur horizontale max.(m) | ‑ | ‑ | ‑ | 11.45m |
| Hauteur de travail horizontale max.(m) | ‑ | ‑ | ‑ | 11.95m |
| Longueur totale(m) | ‑ | ‑ | ‑ | 8.68m |
| Largeur totale(m) | ‑ | ‑ | ‑ | 2.49m |
| Largeur (repliée, pneus changés pour conteneur)(m) | ‑ | ‑ | ‑ | 2.3m |
| Hauteur totale(m) | ‑ | ‑ | ‑ | 2.43m |
| Empattement(m) | 1.65 m | 2 m | 2 m | 2.5m |
| Garde au sol(m) | ‑ | ‑ | ‑ | 0.31m |
| Dimensions du plancher(m) | ‑ | ‑ | ‑ | 2.2m×0.8mx1.1m |
| Pneu | ‑ | ‑ | ‑ | 315/55D20 |
| Capacité(kg) | 200 kg | 200 kg | 230 kg | 255kg(350kg) |
| Opérateurs | ‑ | ‑ | ‑ | 2 |
| Effort manuel max.(N) | ‑ | ‑ | ‑ | 400N |
| Vitesse de déplacement max. (mode transport)(km/h) | ‑ | ‑ | ‑ | 6.1km/h |
| Vitesse de déplacement max. (mode travail)(km/h) | ‑ | ‑ | ‑ | 0.8km/h |
| Rayon de braquage intérieur min.(m) | ‑ | ‑ | ‑ | 2.05m |
| Capacité de franchissement / pente (mode transport)(%/deg) | ‑ | ‑ | ‑ | 40%/22° |
| Angle de pente max. (mode travail)(deg) | ‑ | ‑ | ‑ | 5° |
| Rotation de la tourelle | 350° | 355° | 355° | 360°continually |
| Déport arrière(m) | ‑ | ‑ | ‑ | 0.31m |
| Vitesse du vent max.(m/s) | ‑ | ‑ | ‑ | 12.5m/s |
| Rotation du panier | ‑ | ‑ | ‑ | 180° |
| Mouvement du pendulaire | ±70° | ±70° | ±70° | 70/-60° |
| Entraînement des roues | 2 | 2 | 2 | 4WD*2WS |
| Moteur de translation(kW) | ‑ | ‑ | ‑ | 7.6kW |
| Moteur hydraulique(kW) | ‑ | ‑ | ‑ | 5.1kW |
| Réservoir d'huile(L) | ‑ | ‑ | ‑ | 60L |
| Batterie lithium(V/Ah) | ‑ | ‑ | ‑ | 76.8V/230Ah |
| Tension du système électrique(V) | ‑ | ‑ | ‑ | 80V |
| Tension du système de commande(V) | ‑ | ‑ | ‑ | 12V |
| Poids(kg) | 6670 kg | 6990 kg | 7130 kg | 9300kg |
| Charge par pneu(kg) | ‑ | ‑ | ‑ | 5000kg |
Spécifications constructeur Hangcha, données par modèle et susceptibles d'évolution ; les caractéristiques définitives sont confirmées au devis.
Points forts
- Entraînement à aimants permanents : rendement amélioré de plus de 20 %, forte réactivité, grande précision de contrôle et fonctionnement plus souple.
- Direction différentielle à ralentissement automatique pour des virages plus doux et une moindre usure des pneus.
- Plateforme haute tension 80 V qui réduit la consommation d'énergie et respecte davantage l'environnement.
- L'indice de protection des composants clés à haut niveau de protection atteint IP67.
- Le diagnostic complet des défauts est consultable sur l'écran d'affichage.
- La pente maximale franchissable peut dépasser 25 %.
- La vitesse de déplacement maximale est de 6 km/h, bien plus rapide qu'auparavant.
- Panier : rotation à gauche et à droite sur un angle de 140°.
- Boîtier de commande au sol : le boîtier permet de commander chaque mouvement de la machine, simple à comprendre.
- Pneus : pneus pleins (foam-filled) offrant de bonnes performances tout-terrain.
- Boîtier de commande du panier : chaque mouvement de la machine peut être commandé depuis le boîtier pour atteindre rapidement la zone de travail, avec une commande simple et intuitive.
- Batterie de traction standard : temps de charge réduit de 40 %, durée de vie augmentée de 50 %.
- HZ210P (tout-terrain) : conception à essieu oscillant, bonnes performances tout-terrain, stabilité maintenue au passage des nids-de-poule.
- HZ210P : bras intermédiaire, structure compacte, sûr et stable.
- HZ210P : conception redondante du système de commande, vérins avec amortissement en fin de course, mouvement de flèche souple et conduite confortable.
- HZ210P : toutes les pièces clés utilisent des marques reconnues du secteur, avec une grande fiabilité.
- HZ210P : freinage électromagnétique sur les quatre roues.
- HZ210P : batterie standard lithium fer phosphate, économe en énergie et respectueuse de l'environnement, temps de charge court et longue durée de vie.
- HZ210P : système hydraulique à descente par gravité, économe en énergie et grande autonomie.
- HZ210P : véhicule intégralement en système à courant alternatif, haut rendement.
- HZ210P : utilisation d'une valve proportionnelle, régulation de vitesse en continu, réponse rapide et fonctionnement stable.
- HZ210P : équipé d'une plateforme de grande taille et d'une conception à trois portes.
- HZ210P Intelligent : module cloud intelligent permettant la gestion à distance des véhicules.
- HZ210P Storage : transportable par conteneur.
- HZ210P utilise la technologie PMSM (moteur synchrone à aimants permanents).
Équipements de série
- Traction électrique par batterie
- Supports de levage
- Compteur horaire
- Avertisseur sonore dans le panier
- Indicateur de tension
- Pompe manuelle de secours
- Technologie bus CAN
- Aide au diagnostic intégrée
- Moteurs à aimants permanents
- Pneus non marquants
- Système de détection de surcharge
- Chargeur intégré
Options
- Prédisposition prise de courant sur le panier
- Feux de travail
- Gyrophare
- Avertisseur sonore (alarme sur tous les mouvements)
- Prédisposition air comprimé
- Pneus tout-terrain
- Batterie lithium
- HANGCHA GROUP CO., LTD. se réserve le droit d'apporter toute modification sans préavis concernant les couleurs, les équipements ou les spécifications détaillés dans cette brochure, ou de cesser la production de certains modèles. Les couleurs des chariots livrés peuvent différer légèrement de celles des brochures.
- Les chariots HANGCHA sont conformes aux exigences européennes de sécurité. ISO9001:2015 / ISO14001:2015 / ISO45001:2018. Marquage CE.
- VERSION 2025 3 / COPYRIGHT 2025/10.
- Tableau GTHZ120/GTHZ170/GTHZ170C : l'entraînement à aimants permanents est de série ; la batterie lithium est en option.
- Capacité du HZ210P indiquée à 255 kg (350 kg) ; l'abaque de charge montre des enveloppes de travail à 255 kg / 561 lbs et 350 kg / 771 lbs.
- Une variante '3D option pour GTHZ120' est présentée (illustration à double panier / double plateforme à 180°) mais sans colonne de spécifications distincte.
Dans la même catégorie
Nacelles élévatrices

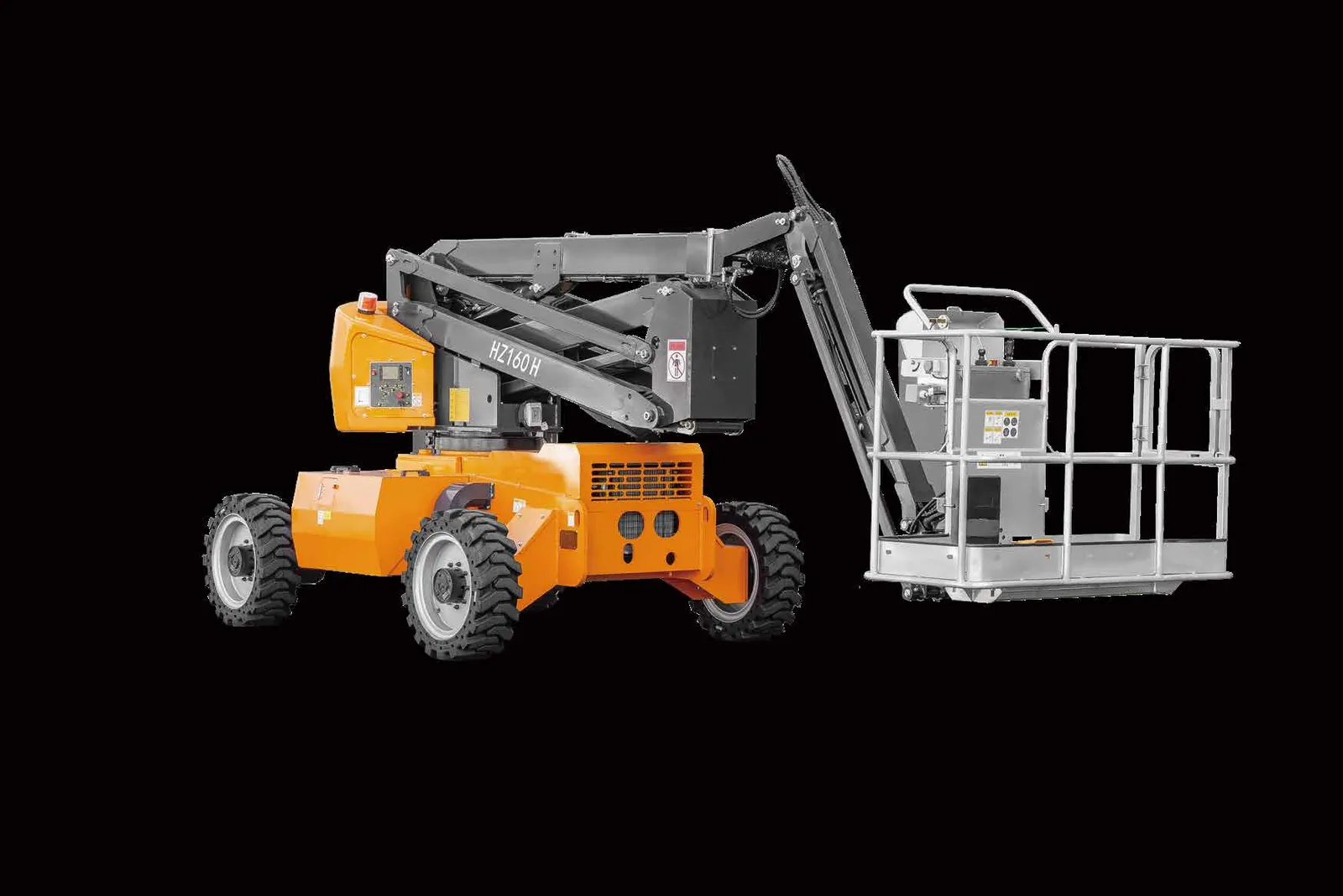

Nacelle articulée diesel HZ, 230 à 480 kg
0,2 - 0,5 t · 14 modèles
Diesel / GPL
Voir la gamme Demander un devis
Nacelles élévatrices

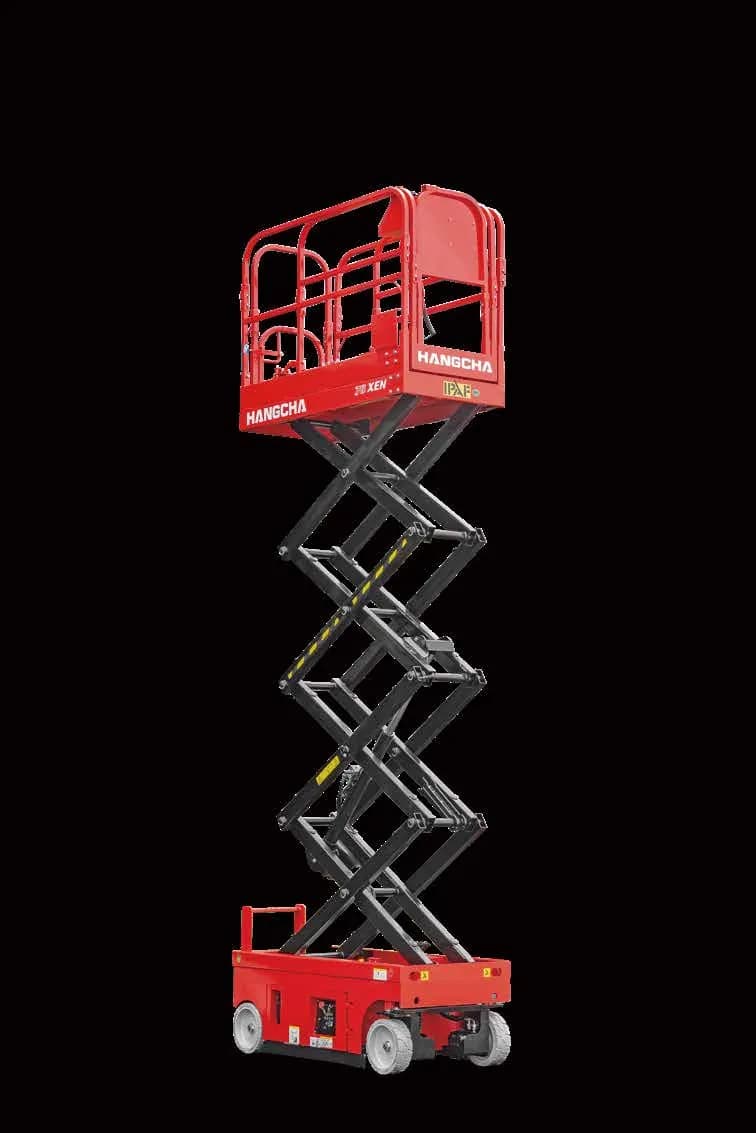

Nacelle élévatrice à ciseaux électrique XEN, 230 à 450 kg
