Chariots élévateurs
Chariot élévateur électrique lithium XC 3 roues, 1,3 à 2 t
1,3 - 2 t · 10 modèles
Électrique
Voir la gamme Demander un devis
Chariots élévateurs

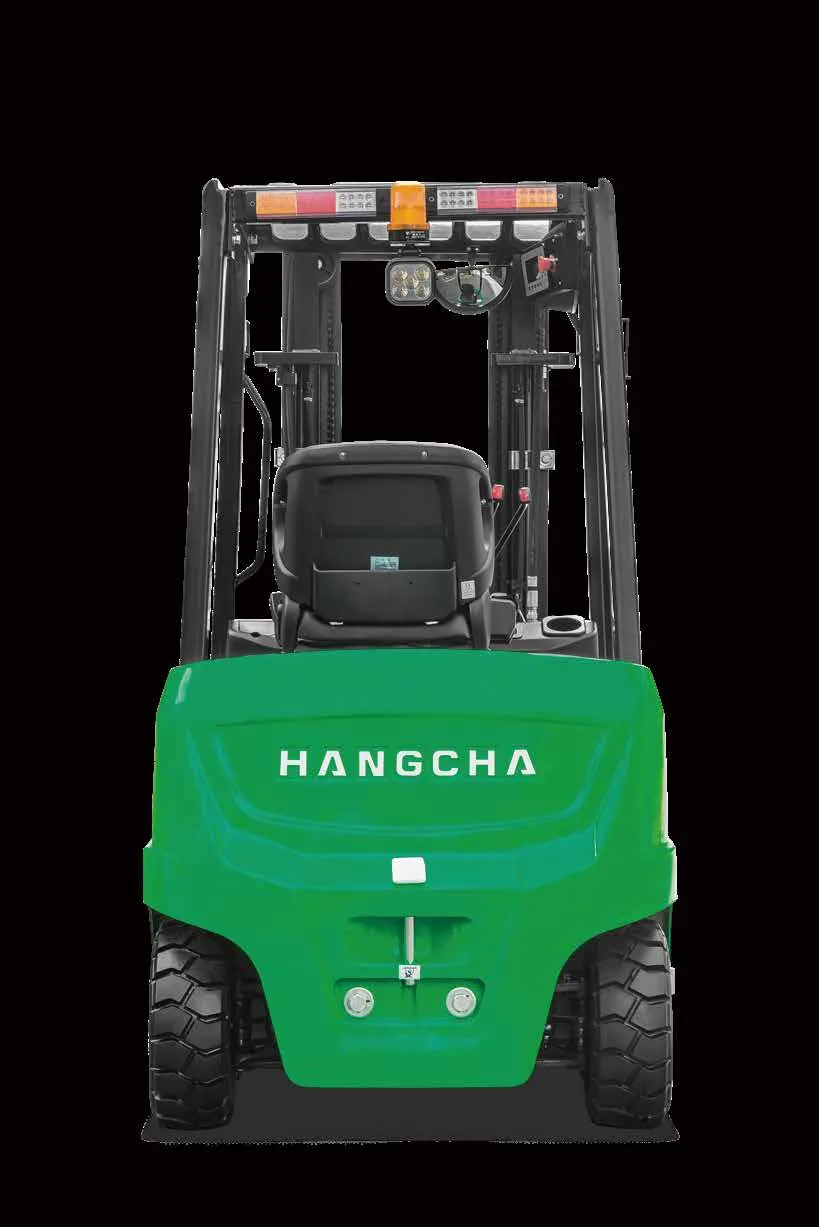

Chariot élévateur électrique lithium XC, 4 à 5 t
ÉlectriqueVente et location
- Capacité
- 4 - 5 t
- Caractéristiques par modèle
- 8 modèles
La série XC regroupe des chariots élévateurs électriques 4 roues alimentés par batterie lithium fer phosphate (LiFePO4), avec une capacité de charge de 4 000 à 5 000 kg. Huit modèles couvrent les besoins de manutention intensive en intérieur comme en extérieur, avec une architecture soignée côté ergonomie, efficacité et confort de l'opérateur. La batterie lithium bénéficie d'une garantie de 6 ans ou 12 000 heures et accepte la recharge rapide et la recharge d'appoint (charge rapide en moins de 2 h avec chargeur optionnel). Disponible à la vente et à la location.
- Batterie lithium LiFePO4 garantie 6 ans ou 12 000 heures, recharge rapide et recharge d'appoint
- Système à double moteur synchrone à aimants permanents 80 V: jusqu'à 27 % de consommation en moins
- Espace de conduite plus de 50 % plus grand qu'un chariot électrique traditionnel
- Capacité de 4 000 à 5 000 kg sur 8 modèles, certifiés CE et conformes aux exigences de sécurité européennes
Marque distribuée : Hangcha
L'étude de votre besoin est gratuite et sans engagement.
Télécharger la fiche technique (PDF)Caractéristiques par modèle
| Modèle | CPD40-XD6-SI28★ | CPD45-XD6-SI28★ | CPD50-XXD6-SI28★ | CPD50-XD6-SI28★ | CPD40-XCY2-SI | CPD45-XCY2-SI | CPD50-XCXY2-SI | CPD50-XCY2-SI |
|---|---|---|---|---|---|---|---|---|
| Caractéristiques | ||||||||
| Constructeur | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. |
| Désignation du type constructeur | CPD40-XD6-SI28★ | CPD45-XD6-SI28★ | CPD50-XXD6-SI28★ | CPD50-XD6-SI28★ | CPD40-XCY2-SI | CPD45-XCY2-SI | CPD50-XCXY2-SI | CPD50-XCY2-SI |
| Motorisation : électrique (batterie ou secteur), diesel, essence, GPL | Électrique | Électrique | Électrique | Électrique | Électrique | Électrique | Électrique | Électrique |
| Type de conducteur : manuel, accompagnant, debout, assis, préparateur de commandes | Assis | Assis | Assis | Assis | Assis | Assis | Assis | Assis |
| Capacité de charge / charge nominale(Q (kg)) | 4000 kg | 4500 kg | 5000 kg | 5000 kg | 4000 kg | 4500 kg | 5000 kg | 5000 kg |
| Distance du centre de gravité de la charge(c (mm)) | 500 mm | 500 mm | 500 mm | 600 mm | 500 mm | 500 mm | 500 mm | 600 mm |
| Distance de charge, centre de l'essieu moteur aux fourches(x (mm)) | 520 mm | 520 mm | 520 mm | 530 mm | 520 mm | 520 mm | 520 mm | 530 mm |
| Empattement(y (mm)) | 1950 mm | 1950 mm | 1950 mm | 1950 mm | 1950 mm | 1950 mm | 1950 mm | 1950 mm |
| Poids | ||||||||
| Poids en service(kg) | 5830 kg | 6200 kg | 6870 kg | 7150 kg | 6040 kg | 6400 kg | 6870 kg | 7150 kg |
| Charge par essieu, en charge avant / arrière(kg) | 8110/1720 kg | 9525/1175 kg | 10554/1316 kg | 10810/1340 kg | 8849/1191 kg | 9636/1264 kg | 10417/1453 kg | 10750/1400 kg |
| Charge par essieu, à vide avant / arrière(kg) | 2625/3204 kg | 2790/3410 kg | 2900/3970 kg | 2930/4220 kg | 2756/3284 kg | 2782/3618 kg | 2801/4069 kg | 2853/4297 kg |
| Roues, châssis | ||||||||
| Pneumatiques : bandage, super élastique, pneumatique, polyuréthane | Pneumatique | Pneumatique | Pneumatique | Pneumatique | Pneumatique | Pneumatique | Pneumatique | Pneumatique |
| Dimension des pneumatiques, avant | 250-15 | 250-15 | 28×12.5 - 15 | 28×12.5 - 15 | 250-15/2 | 250-15/2 | 28×12.5-15/2 | 28×12.5-15/2 |
| Dimension des pneumatiques, arrière | 23×9 - 10 | 23×9 - 10 | 23×9 - 10 | 23×9 - 10 | 23×9-10/2 | 23×9-10/2 | 23×9-10/2 | 23×9-10/2 |
| Roues, nombre avant / arrière (x = roues motrices) | 2*/2 | 2*/2 | 2*/2 | 2*/2 | 2x/2 | 2x/2 | 2x/2 | 2x/2 |
| Voie, avant(b10 (mm)) | 1118 mm | 1118 mm | 1155 mm | 1155 mm | 1155 mm | 1155 mm | 1155 mm | 1155 mm |
| Voie, arrière(b11 (mm)) | 1110 mm | 1110 mm | 1110 mm | 1110 mm | 1110 mm | 1110 mm | 1110 mm | 1110 mm |
| Dimensions | ||||||||
| Inclinaison du mât / tablier avant / arrière(Grad / a/b (deg)) | 5/10 | 5/10 | 5/10 | 5/10 | 5/10 | 5/10 | 5/10 | 5/10 |
| Hauteur mât baissé(h1 (mm)) | 2250 mm | 2250 mm | 2250 mm | 2350 mm | 2250 mm | 2250 mm | 2250 mm | 2350 mm |
| Levée libre(h2 (mm)) | 150 mm | 150 mm | 150 mm | 150 mm | 150 mm | 150 mm | 150 mm | 150 mm |
| Levée(h3 (mm)) | 3000 mm | 3000 mm | 3000 mm | 3000 mm | 3000 mm | 3000 mm | 3000 mm | 3000 mm |
| Hauteur mât déployé(h4 (mm)) | 4170 mm | 4170 mm | 4170 mm | 4170 mm | 4170 mm | 4170 mm | 4170 mm | 4170 mm |
| Hauteur du protège-conducteur STD. (cabine)(h6 (mm)) | 2270(2350) mm | 2270(2350) mm | 2270(2350) mm | 2270(2350) mm | 2270(2350) mm | 2270(2350) mm | 2270(2350) mm | 2270(2350) mm |
| Hauteur du siège / hauteur debout(h7 (mm)) | ‑ | ‑ | ‑ | ‑ | 1270 mm | 1270 mm | 1270 mm | 1270 mm |
| Hauteur d'attelage(h10 (mm)) | 530 mm | 530 mm | 530 mm | 530 mm | 455 mm | 455 mm | 455 mm | 455 mm |
| Longueur totale(l1 (mm)) | 3911 mm | 3911 mm | 3916 mm | 3921 mm | 4714 mm | 4714 mm | 4714 mm | 4724 mm |
| Longueur jusqu'au dos des fourches(l2 (mm)) | 2841 mm | 2841 mm | 2846 mm | 2851 mm | 2844 mm | 2844 mm | 2844 mm | 2854 mm |
| Largeur totale (pneus avant simples/jumelés)(b1 (mm) / b1/b2 (mm)) | 1425/1930 mm | 1425/1930 mm | 1425/1930 mm | 1425/1930 mm | 1425/1930 mm | 1425/1930 mm | 1425/1930 mm | 1425/1930 mm |
| Dimensions des fourches(s/e/l (mm)) | 50*122*1070 mm | 50*150*1070 mm | 50*150*1070 mm | 60*150*1070 mm | 50/122/1070 mm | 50/150/1070 mm | 50/150/1070 mm | 60/150/1070 mm |
| Tablier porte-fourches DIN 15 173 --- ISO 2328, classe/type A,B | ISO 2328 3A | ISO 2328 3A | ISO 2328 3A | ISO 2328 4A | ISO2328 3A | ISO2328 3A | ISO2328 3A | ISO2328 4A |
| Largeur du tablier porte-fourches(b3 (mm)) | 1250 mm | 1250 mm | 1250 mm | 1250 mm | 1250 mm | 1250 mm | 1250 mm | 1250 mm |
| Écartement des bras de fourche(b5 (mm)) | 310/1250 mm | 310/1250 mm | 310/1250 mm | 310/1250 mm | ‑ | ‑ | ‑ | ‑ |
| Garde au sol, en charge, sous le mât(m1 (mm)) | 150 mm | 150 mm | 150 mm | 150 mm | 150 mm | 150 mm | 150 mm | 150 mm |
| Garde au sol, milieu de l'empattement(m2 (mm)) | 150 mm | 150 mm | 150 mm | 150 mm | 150 mm | 150 mm | 150 mm | 150 mm |
| Largeur d'allée pour palettes 1000 x 1200 en travers(Ast (mm)) | 4270 mm | 4270 mm | 4270 mm | 4280 mm | 4270 mm | 4270 mm | 4270 mm | 4280 mm |
| Largeur d'allée pour palettes 800 x 1200 dans le sens de la longueur(Ast (mm)) | 4470 mm | 4470 mm | 4470 mm | 4480 mm | 4470 mm | 4470 mm | 4470 mm | 4480 mm |
| Rayon de braquage(Wa (mm)) | 2550 mm | 2550 mm | 2550 mm | 2550 mm | 2550 mm | 2550 mm | 2550 mm | 2550 mm |
| Rayon de braquage intérieur(b13 (mm)) | 730 mm | 730 mm | 730 mm | 730 mm | 730 mm | 730 mm | 730 mm | 730 mm |
| Performances | ||||||||
| Vitesse de translation, en charge / à vide(km/h) | 18/18 km/h | 18/18 km/h | 18/18 km/h | 18/18 km/h | 19/20 km/h | 19/20 km/h | 19/20 km/h | 19/20 km/h |
| Vitesse de levée, en charge / à vide(m/s (AC) / mm/s (PMSM)) | 0.350/0.430 m/s | 0.350/0.430 m/s | 0.350/0.430 m/s | 0.350/0.450 m/s | 350/460 mm/s | 350/460 mm/s | 350/460 mm/s | 350/460 mm/s |
| Vitesse de descente, en charge / à vide(m/s (AC) / mm/s (PMSM)) | 0.430/0.480 m/s | 0.430/0.480 m/s | 0.430/0.480 m/s | 0.430/0.480 m/s | 480/400 mm/s | 480/400 mm/s | 480/400 mm/s | 480/400 mm/s |
| Effort de traction, en charge / à vide(N) | 18600/20000 N | 18800/20200 N | 20000/20600 N | 20300/20800 N | ‑ | ‑ | ‑ | ‑ |
| Effort de traction max., en charge / à vide(N) | 23000 N | 24000 N | 26000 N | 28000 N | 21000 N | 21000 N | 21000 N | 21000 N |
| Capacité de franchissement, en charge / à vide(%) | 15/20 % | 15/20 % | 15/20 % | 15/20 % | 16/20 % | 16/20 % | 16/20 % | 16/20 % |
| Temps d'accélération, en charge / à vide (0-10m)(s) | 5.0/4.8 s | 5.2/5.0 s | 5.6/5.3 s | 5.8/5.4 s | ‑ | ‑ | ‑ | ‑ |
| Frein de service | Hydraulique | Hydraulique | Hydraulique | Hydraulique | Hydraulique | Hydraulique | Hydraulique | Hydraulique |
| Frein de stationnement | Mécanique | Mécanique | Mécanique | Mécanique | Mécanique | Mécanique | Mécanique | Mécanique |
| Moteur électrique | ||||||||
| Puissance du moteur de traction S2 60 min(kW) | 23 kW | 23 kW | 23 kW | 23 kW | 25 kW | 25 kW | 25 kW | 25 kW |
| Puissance du moteur de levage à S3 15%(kW) | 28 kW | 28 kW | 28 kW | 28 kW | 28 kW | 28 kW | 28 kW | 28 kW |
| Tension de la batterie / capacité nominale(V/Ah or (V)/(Ah) or kWh) | 80/608 V/Ah | 80/608 V/Ah | 80/608 V/Ah | 80/608 V/Ah | 80/608 (V)/(Ah) or kWh | 80/608 (V)/(Ah) or kWh | 80/608 (V)/(Ah) or kWh | 80/608 (V)/(Ah) or kWh |
| Poids standard de la batterie lithium fer phosphate(kg) | 430 kg | 430 kg | 430 kg | 430 kg | ‑ | ‑ | ‑ | ‑ |
| Poids batterie min.(kg) | 430 kg | 430 kg | 430 kg | 430 kg | ‑ | ‑ | ‑ | ‑ |
| Poids batterie max.(kg) | 600 kg | 600 kg | 600 kg | 600 kg | ‑ | ‑ | ‑ | ‑ |
| Poids de la batterie(kg) | ‑ | ‑ | ‑ | ‑ | ≥430 kg | ≥430 kg | ≥430 kg | ≥430 kg |
| Données complémentaires | ||||||||
| Type de commande de traction | MOSFET/AC | MOSFET/AC | MOSFET/AC | MOSFET/AC | ‑ | ‑ | ‑ | ‑ |
| Fabricant (commande) | INMOTION | INMOTION | INMOTION | INMOTION | ‑ | ‑ | ‑ | ‑ |
| Modèle de commande | ACS80XL-550C | ACS80XL-550C | ACS80XL-550C | ACS80XL-550C | ‑ | ‑ | ‑ | ‑ |
| Pression de service pour accessoires(bar (AC) / MPa (PMSM)) | 185 bar | 185 bar | 185 bar | 185 bar | 16 MPa | 16 MPa | 16 MPa | 16 MPa |
| Volume d'huile pour accessoires(l/min) | 65 l/min | 65 l/min | 65 l/min | 65 l/min | 65 ℓ/min | 65 ℓ/min | 65 ℓ/min | 65 ℓ/min |
| Niveau sonore à l'oreille du conducteur selon EN / DIN 12 053(dB (A)) | 75 dB (A) | 75 dB (A) | 75 dB (A) | 75 dB (A) | ‑ | ‑ | ‑ | ‑ |
| Attelage de remorquage, type DIN | Φ35 Pin | Φ35 Pin | Φ35 Pin | Φ35 Pin | ‑ | ‑ | ‑ | ‑ |
| Réservoir hydraulique - capacité (vidange et remplissage)(liter) | 46 liter | 46 liter | 46 liter | 46 liter | ‑ | ‑ | ‑ | ‑ |
Spécifications constructeur Hangcha, données par modèle et susceptibles d'évolution ; les caractéristiques définitives sont confirmées au devis.
Points forts
- Chariot élévateur électrique 4 roues série XC alimenté par batterie lithium fer phosphate (LiFePO4), d'une capacité de 4 000 à 5 000 kg
- Architecture inédite et concepts de conception avancés, avec des avancées en ergonomie, efficacité et confort
- Passage du moteur asynchrone AC à une plateforme moteur synchrone à aimants permanents (PMSM) disponible en option
- Contrôleur intégré MOSFET haute fréquence: conduite et levage précis et fluides, freinage régénératif, freinage par inversion, anti-recul en pente
- Moteur de traction AC de très forte puissance à structure en pont; moteur de pompe AC de très forte puissance avec capteurs de vitesse et de température intégrés
- Conception ergonomique remarquable: espace de conduite plus de 50 % plus grand qu'un chariot électrique traditionnel; tableau de bord placé en hauteur
- Système de commande au bout des doigts intégré en option: l'accoudoir combiné regroupe l'arrêt d'urgence, l'avertisseur et quatre commutateurs au pouce via bus CAN
- Essieu arrière à suspension flexible (de série, avec fonctions de virage et de décélération); niveau sonore descendant jusqu'à 73 dBA
- Batterie lithium HANGCHA (LiFePO4) garantie 6 ans ou 12 000 heures
- Recharge rapide et recharge d'appoint; charge rapide en moins de 2,0 h avec chargeur optionnel
- Capot et plaques latérales entièrement étanches; moteur de traction à haut niveau de protection; indice d'étanchéité du véhicule IPX4
- Système à double moteur synchrone à aimants permanents 80 V: 27 % de consommation d'énergie en moins; déplacement, levage et montée en pente environ 6 % supérieurs au modèle à moteur AC
- Capot à vérin à gaz autobloquant s'ouvrant sur un grand angle pour faciliter l'entretien et le remplacement de la batterie
- Packs de batterie facilement extraits manuellement ou par chariot électrique
- Sécurité: verrou de descente en option, amortissement de descente des fourches de série (amortissement de montée des fourches en option), avertisseur de frein à main en option
- Principaux composants électriques (contrôleur, contacteur, prise de puissance, coupe-circuit d'urgence, tableau de bord, accélérateur) issus de marques mondiales reconnues
- Coupe-circuit d'urgence conforme à la réglementation européenne; certifié CE; protection électronique et hydraulique contre les surcharges
- Confort: centre de gravité bas, volant de petit diamètre à inclinaison réglable, siège réglable de 210 mm d'avant en arrière
- Descente amortie à détection intelligente: quand la fourche est à 100-60 mm du sol, la descente ralentit automatiquement
- Nouveaux instruments LED grand écran à interfaces homme-machine conviviales; trois boutons d'avertisseur
- Sécurité par code PIN: 99 jeux de codes PIN pour l'administrateur
- Mât à large champ de vision optimisé, avec ouverture du tablier porte-fourches agrandie pour une meilleure visibilité
Équipements de série
- Moteur de traction AC haute puissance
- Moteur de pompe hydraulique AC haute puissance
- Pompe à engrenages silencieuse
- Combiné d'instruments à écran couleur multifonction
- Grand tapis de pédale en caoutchouc monobloc
- Capot en tôle d'acier emboutie, plaques latérales en tôle d'acier emboutie
- Marchepied d'accès en acier inoxydable embouti
- Vérin à gaz du capot avec mécanisme anti-contact
- Frein à main avec mécanisme anti-contact
- Fonction de décélération en virage
- Module cloud intelligent
- Amortissement de descente des fourches
- Sélection de puissance SPE
- Affichage du kilométrage, affichage du temps de fonctionnement
- Boîtier à fusibles intégré
- Prise de charge conforme aux normes nationales
- Convertisseur DC-DC
- Ventilateur de refroidissement électronique
- Distributeur multivoies double
- Coupe-circuit d'arrêt d'urgence
- Avertisseur de recul
- Axe de remorquage
- Système de direction à détection de charge
- Mât duplex standard, fourches, tablier porte-fourches et dosseret de charge
- Packs lithium avec systèmes de chauffage électrique basse température
- Phares combinés LED, feux arrière combinés LED trois couleurs
Options
- Packs lithium (type à rouleaux) remplaçables rapidement
- Démarrage par code PIN ou par badge
- Bandage plein ultra-élastique
- Bandage plein coloré écologique
- Rétroviseurs gauche et droit
- Caméra de recul
- Feux bleus avant/arrière
- Feux de travail arrière

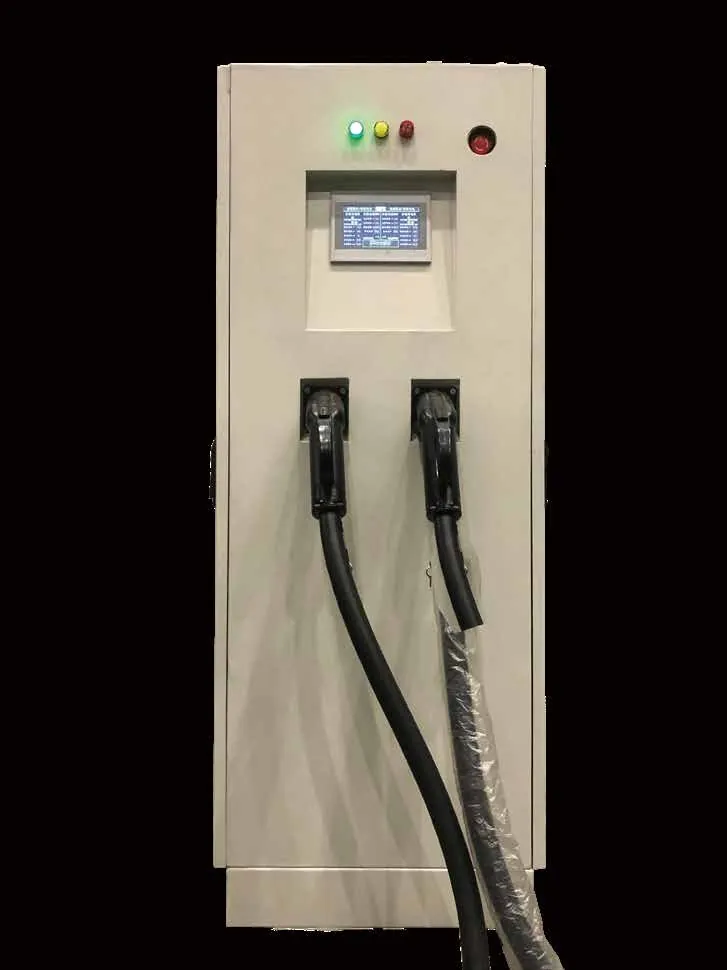

- Chargeur dédié pour batterie lithium
- Véhicule pour chambre froide
- Accoudoir de marche arrière (avec bouton d'avertisseur)
- Capot avec serrure à clé
- Fonction de détection de présence OPS au siège
- Amortissement de montée des fourches
- Distributeur multivoies triple
- Distributeur multivoies quadruple
- Distributeur multivoies quintuple
- Dosseret de charge élargi / rehaussé
- Tablier porte-fourches élargi
- Fourches d'autres longueurs
- Mât duplex à levée libre
- Mât triplex à levée libre
- Tablier à déplacement latéral intégré
- Accessoires d'autres spécifications
- Siège à suspension Grammer MSG531
- Boîte à outils, porte-documents
- Système de commande au bout des doigts intégré avec accoudoirs ergonomiques
- ★ = modèle CE (s'applique à CPD40-XD6-SI28, CPD45-XD6-SI28, CPD50-XXD6-SI28, CPD50-XD6-SI28)
- La page 6 contient deux tableaux de spécifications complets: 'Données techniques' (commande de traction AC / MOSFET-AC, INMOTION ACS80XL-550C) et 'Données techniques (synchrone à aimants permanents)'. Chacun couvre les mêmes quatre machines de base (4,0 t, 4,5 t, mini 5,0 t, 5,0 t).
- Note AST (largeur d'allée) sur le tableau PMSM: a=7,9 pouces, a=200 mm de dégagement de sécurité, AST=a+Wa+X+B (base X+B).
- Packs de batterie lithium EVE (de série): Pack1 76,8V*608Ah 46,69 kWh; Pack2 76,8V*840Ah 64,51 kWh; Pack3 76,8V*912Ah 70,04 kWh (chargeur à deux ports de charge). Tous homologués 4-5 t.
- Packs de batterie CATL grande capacité (en option): Pack1 80V*604Ah 48,32 kWh; Pack2 80V*906Ah 72,48 kWh (chargeur à deux ports de charge). Tous homologués 4-5 t. BMS intégré; batterie Li-Ion garantie 6 ans ou 12 000 heures.
- Dimensions du pack de batterie indiquées sur le plan (mm): 590 / 248 / 780 / 1170 / 533,5.
- Les tableaux de spécifications des mâts (page 5) fournissent quatre classes de capacité (4,0 t à 500 mm, mini 5,0 t à 500 mm, 5,0 t à 600 mm, 4,5 t à 500 mm), chacune avec options de mât duplex standard (M), duplex à levée libre intégrale (U) et triplex (N). Données complètes transcrites dans details.md.
- HANGCHA GROUP CO., LTD. se réserve le droit d'apporter toute modification sans préavis concernant les couleurs, l'équipement ou les spécifications; les couleurs des chariots livrés peuvent différer légèrement de celles des brochures.
- Les chariots HANGCHA sont conformes aux exigences de sécurité européennes. Certifications: ISO9001:2015, ISO14001:2015, ISO45001:2018.
- VERSION 2025 3 / COPYRIGHT 2025/04.
