Chariots élévateurs

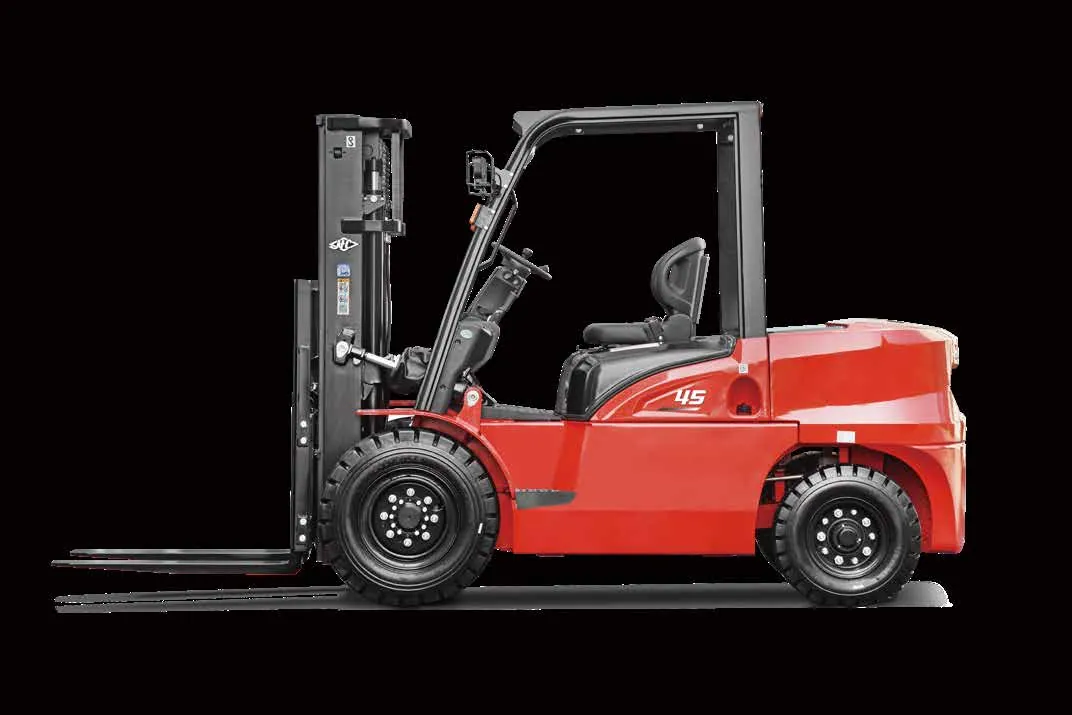

Chariot élévateur thermique diesel / GPL série X, 4 à 5 t
Diesel / GPLVente et location
- Capacité
- 4 - 5 t
- Caractéristiques par modèle
- 6 modèles
La série X regroupe les chariots élévateurs à contrepoids thermiques de Hangcha, disponibles en versions diesel, essence et GPL, avec une capacité de charge de 4000 à 5000 kg. La gamme compte 6 modèles équipés de moteurs à rampe commune électronique pour une consommation et des émissions réduites. Conçue pour la manutention intensive de charges lourdes en entrepôt, sur quai ou en zone industrielle, elle est disponible à la vente et à la location.
- Capacité de charge de 4 à 5 t, 6 modèles diesel, essence et GPL
- Moteur à rampe commune : consommation réduite de 10% et émissions de 35%
- Mât à large vision offrant une visibilité avant améliorée de 15%
- Poste de conduite plus spacieux et système d'admission optimisé (bruit réduit de 3 dB)
Marque distribuée : Hangcha
L'étude de votre besoin est gratuite et sans engagement.
Télécharger la fiche technique (PDF)Caractéristiques par modèle
| Modèle | CPCD40-XRW76 | CPCD45-XRW76 | CPCD50-XRXW76 | CPQYD40-XRW57 | CPQYD45-XRW57 | CPQYD50-XRXW57 |
|---|---|---|---|---|---|---|
| Caractéristiques | ||||||
| Constructeur | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. |
| Désignation du type constructeur | CPCD40-XRW76 | CPCD45-XRW76 | CPCD50-XRXW76 | CPQYD40-XRW57 | CPQYD45-XRW57 | CPQYD50-XRXW57 |
| Motorisation : électrique (batterie ou secteur), diesel, essence, GPL | Diesel | Diesel | Diesel | Essence / GPL | Essence / GPL | Essence / GPL |
| Type de conducteur : manuel, accompagnant, debout, assis, préparateur de commandes | Assis | Assis | Assis | Assis | Assis | Assis |
| Capacité nominale / charge nominale(Q (kg)) | 4000 kg | 4500 kg | 5000 kg | 4000 kg | 4500 kg | 5000 kg |
| Distance du centre de gravité de la charge(c (mm)) | 500 mm | 500 mm | 500 mm | 500 mm | 500 mm | 500 mm |
| Distance de charge, centre de l'essieu moteur aux fourches(x (mm)) | 550 mm | 550 mm | 555 mm | 550 mm | 550 mm | 555 mm |
| Empattement(y (mm)) | 2000 mm | 2000 mm | 2000 mm | 2000 mm | 2000 mm | 2000 mm |
| Poids | ||||||
| Poids en service(kg) | 6200 kg | 6400 kg | 6750 kg | 6200 kg | 6400 kg | 6750 kg |
| Charge par essieu, en charge avant / arrière(kg) | 8880/1320 kg | 9640/1260 kg | 10435/1315 kg | 8880/1320 kg | 9640/1260 kg | 10435/1315 kg |
| Charge par essieu, à vide avant / arrière(kg) | 2780/3420 kg | 2780/3620 kg | 2800/3950 kg | 2780/3420 kg | 2780/3620 kg | 2800/3950 kg |
| Roues, châssis | ||||||
| Pneus : bandage, super-élastique, pneumatique, polyuréthane | Pneumatique | Pneumatique | Pneumatique | Pneumatique | Pneumatique | Pneumatique |
| Dimension des pneumatiques, avant | 8.25-15-14PR | 300-15-18RP | 300-15-18RP | 8.25-15-14PR | 300-15-18RP | 300-15-18RP |
| Dimension des pneumatiques, arrière | 7.00-12-12PR | 7.00-12-12PR | 7.00-12-12PR | 7.00-12-12PR | 7.00-12-12PR | 7.00-12-12PR |
| Roues, nombre avant / arrière (x = roues motrices) | 2×/2 | 2×/2 | 2×/2 | 2×/2 | 2×/2 | 2×/2 |
| Voie, avant(b10 (mm)) | 1160 mm | 1190 mm | 1190 mm | 1160 mm | 1190 mm | 1190 mm |
| Voie, arrière(b11 (mm)) | 1130 mm | 1130 mm | 1130 mm | 1130 mm | 1130 mm | 1130 mm |
| Dimensions | ||||||
| Inclinaison du mât / tablier avant / arrière(α/β(°)) | 6/12 ° | 6/12 ° | 6/12 ° | 6/12 ° | 6/12 ° | 6/12 ° |
| Hauteur mât baissé(h1 (mm)) | 2245 mm | 2245 mm | 2245 mm | 2245 mm | 2245 mm | 2245 mm |
| Levée libre(h2 (mm)) | 160 mm | 160 mm | 160 mm | 160 mm | 160 mm | 160 mm |
| Levée(h3 (mm)) | 3000 mm | 3000 mm | 3000 mm | 3000 mm | 3000 mm | 3000 mm |
| Hauteur mât déployé(h4 (mm)) | 4170 mm | 4170 mm | 4365 mm | 4170 mm | 4170 mm | 4365 mm |
| Hauteur du toit de protection (cabine)(h6 (mm)) | 2350(2345) mm | 2350(2345) mm | 2350(2345) mm | 2350(2345) mm | 2350(2345) mm | 2350(2345) mm |
| Hauteur du siège par rapport au point SIP(h7 (mm)) | 1335 mm | 1335 mm | 1335 mm | 1335 mm | 1335 mm | 1335 mm |
| Hauteur d'attelage(h10 (mm)) | 510 mm | 510 mm | 510 mm | 510 mm | 510 mm | 510 mm |
| Longueur totale(l1 (mm)) | 4180 mm | 4200 mm | 4245 mm | 4180 mm | 4200 mm | 4245 mm |
| Longueur jusqu'au dos des fourches(l2 (mm)) | 3110 mm | 3130 mm | 3175 mm | 3110 mm | 3130 mm | 3175 mm |
| Largeur totale(b1 (mm)) | 1420 mm | 1490 mm | 1490 mm | 1420 mm | 1490 mm | 1490 mm |
| Dimensions des fourches(s/e/l (mm)) | 50×122×1070 mm | 50×150×1070 mm | 50×150×1070 mm | 50×122×1070 mm | 50×150×1070 mm | 50×150×1070 mm |
| Tablier porte-fourches DIN 15 173 --- ISO 2328, classe/type A,B | 3/A | 3/A | 4/A | 3/A | 3/A | 4/A |
| Largeur du tablier porte-fourches(b3 (mm)) | 1350 mm | 1350 mm | 1350 mm | 1350 mm | 1350 mm | 1350 mm |
| Écartement des bras de fourche(b5 (mm)) | 310-1200 mm | 310-1200 mm | 310-1200 mm | 310-1200 mm | 310-1200 mm | 310-1200 mm |
| Garde au sol, en charge, sous le mât(m1 (mm)) | 150 mm | 150 mm | 150 mm | 150 mm | 150 mm | 150 mm |
| Garde au sol, milieu de l'empattement(m2 (mm)) | 230 mm | 230 mm | 230 mm | 230 mm | 230 mm | 230 mm |
| Largeur d'allée pour palettes 1000 x 1200 en travers(Ast (mm)) | 4450 mm | 4470 mm | 4535 mm | 4450 mm | 4470 mm | 4535 mm |
| Largeur d'allée pour palettes 800 x 1200 dans le sens de la longueur(Ast (mm)) | 4650 mm | 4670 mm | 4735 mm | 4650 mm | 4670 mm | 4735 mm |
| Rayon de braquage(Wa (mm)) | 2700 mm | 2720 mm | 2780 mm | 2700 mm | 2720 mm | 2780 mm |
| Rayon de braquage intérieur(b13 (mm)) | 845 mm | 845 mm | 845 mm | 845 mm | 845 mm | 845 mm |
| Performances | ||||||
| Vitesse de translation, en charge / à vide(km/h) | 24/25 km/h | 24/25 km/h | 23.5/25 km/h | 24/25 km/h | 24/25 km/h | 23.5/25 km/h |
| Vitesse de levée, en charge / à vide(m/s) | 0.46/0.50 m/s | 0.46/0.50 m/s | 0.40/0.44 m/s | 0.46/0.50 m/s | 0.46/0.50 m/s | 0.40/0.44 m/s |
| Vitesse de descente, en charge / à vide(m/s) | 0.46/0.44 m/s | 0.46/0.44 m/s | 0.46/0.44 m/s | 0.46/0.44 m/s | 0.46/0.44 m/s | 0.46/0.44 m/s |
| Effort de traction, en charge / à vide(N) | 31640/19070 N | 31640/19070 N | 31640/19070 N | 37200/19070 N | 37200/19070 N | 37200/19070 N |
| Capacité de franchissement, en charge / à vide(%) | 25/25 % | 22/24 % | 20/23 % | 30/25 % | 27/24 % | 25/23 % |
| Frein de service | Hydraulique | Hydraulique | Hydraulique | Hydraulique | Hydraulique | Hydraulique |
| Frein de stationnement | Mécanique | Mécanique | Mécanique | Mécanique | Mécanique | Mécanique |
| Moteur thermique | ||||||
| Constructeur / type du moteur | Mitsubishi S6S | Mitsubishi S6S | Mitsubishi S6S | PSI4.3L | PSI4.3L | PSI4.3L |
| Puissance du moteur(kW) | 52 kW | 52 kW | 52 kW | LPG：77 Gasoline：76 kW | LPG：77 Gasoline：76 kW | LPG：77 Gasoline：76 kW |
| Régime nominal(r/min) | 2300 r/min | 2300 r/min | 2300 r/min | 2300 r/min | 2300 r/min | 2300 r/min |
| Nombre de cylindres / cylindrée((-) / (cm³)) | 6/4966 | 6/4966 | 6/4966 | 6/4294 | 6/4294 | 6/4294 |
| Génératrice(A) | 35 A | 35 A | 35 A | 70 A | 70 A | 70 A |
| Tension du système électrique du véhicule(V) | 24 V | 24 V | 24 V | 12 V | 12 V | 12 V |
| Tension batterie / capacité nominale(V/Ah) | 2-12/60 V/Ah | 2-12/60 V/Ah | 2-12/60 V/Ah | 12/60 V/Ah | 12/60 V/Ah | 12/60 V/Ah |
| Couple nominal(N·m/r/min) | 248/1700 N·m/r/min | 248/1700 N·m/r/min | 248/1700 N·m/r/min | LPG：332.85/1400 Gasoline：318/2300 N·m/r/min | LPG：332.85/1400 Gasoline：318/2300 N·m/r/min | LPG：332.85/1400 Gasoline：318/2300 N·m/r/min |
| Constructeur de la transmission | Chine | Chine | Chine | Chine | Chine | Chine |
| Type de transmission | Powershift | Powershift | Powershift | Powershift | Powershift | Powershift |
| Nombre de rapports avant / arrière | 2/1 | 2/1 | 2/1 | 2/1 | 2/1 | 2/1 |
| Données complémentaires | ||||||
| Pression de service pour accessoires(bar) | 180 bar | 180 bar | 180 bar | 180 bar | 180 bar | 180 bar |
| Volume d'huile pour accessoires(l/min) | 100 l/min | 100 l/min | 100 l/min | 100 l/min | 100 l/min | 100 l/min |
| Réservoir hydraulique - capacité (vidange et remplissage)(liter) | 80 liter | 80 liter | 80 liter | 80 liter | 80 liter | 80 liter |
| Capacité du réservoir de carburant(liter) | 80 liter | 80 liter | 80 liter | Lpg：40 Gasoline：80 liter | Lpg：40 Gasoline：80 liter | Lpg：40 Gasoline：80 liter |
| Niveau de pression acoustique au poste de conduite(dB (A)) | 88 dB (A) | 88 dB (A) | 88 dB (A) | 88 dB (A) | 88 dB (A) | 88 dB (A) |
Spécifications constructeur Hangcha, données par modèle et susceptibles d'évolution ; les caractéristiques définitives sont confirmées au devis.
Points forts
- La série X est la nouvelle gamme de chariots élévateurs thermiques à contrepoids développée en propre par Hangcha, intégrant des technologies avancées sur la base des produits d'origine (design, économie d'énergie, protection de l'environnement, confort, sécurité et fiabilité améliorés).
- Ligne affirmée et fort impact visuel : carrosserie aux surfaces galbées ; pièces redessinées avec moules de grande dimension.
- Consommation de carburant réduite de 10% (moteur à rampe commune)
- Émissions d'échappement réduites de 35% (moteur à rampe commune)
- Capacité en côte et vitesse améliorée de 15%
- Espace pour les jambes augmenté de 15%
- Nouveau mât augmentant la visibilité avant de 15%
- Meilleur démarrage à froid (moteur à rampe commune)
- Moteur électronique à rampe commune haute pression offrant un taux de panne réduit (moteur à rampe commune)
- Radiateur aluminium à ailettes plates offrant une structure plus robuste ; température d'eau réduite de 10℃, température d'huile réduite de 10%
- Le moteur standard est un moteur électronique à rampe commune haute pression avec technologie d'injections multiples haute pression ; forte puissance, émissions réduites, meilleur démarrage à froid, 10% d'énergie économisée.
- Économie d'énergie et protection de l'environnement : éclairage LED sur l'ensemble du chariot et rétroréflecteur panoramique nouvelle génération ; matériaux respectueux de l'environnement partout.
- Entretien : angle d'ouverture du capot élargi et plaques latérales de capot plus grandes pour un entretien rapide et pratique ; boîtier électrique intégré nouvelle génération ; goupille de verrouillage intégrale sur le plancher ouvrable sans outil.
- Instrument LCD nouvellement développé affichant l'état de fonctionnement complet du chariot, le diagnostic des pannes et d'autres informations.
- Fiabilité et sécurité : radiateur aluminium à ailettes plates, radiateur d'huile indépendant, doubles orifices de ventilation sur le contrepoids ; pédale antidérapante ; toit de protection en tube d'acier profilé ; reniflard hydraulique optimisé intégrant le filtre de retour d'huile.
- Confort : angle de chasse réduit du tableau de bord et capot intégral augmentant l'espace au sol ; longeron avant du toit de protection en arc de cercle élargissant l'espace de conduite ; volant de petit diamètre avec système électro-hydraulique et double manette de commande de type automobile.
- Système d'admission et d'échappement optimisé : silencieux d'échappement de grande capacité et silencieux d'admission haute efficacité réduisant le bruit de 3 dB et les vibrations de 20%.
- Mât en caisson d'acier nouveau type augmentant la largeur intérieure du mât et l'espacement des vérins de levage ; instruments abaissés augmentant la visibilité avant ; contrepoids optimisé améliorant la visibilité arrière (plus large de 15%).
Équipements de série
- Rappel d'entretien
- Feu de travail LED
- Filtre à huile hydraulique
- Coupure électrique du moteur
- Siège avec ceinture
- Pédale antidérapante
- Filtre à air
- Jauge d'huile hydraulique
- Dispositif de traction
- Clapet de limitation de vitesse du mât
- Direction assistée entièrement hydraulique
- Mât duplex à large vision
- Fourches standard
- Toit de protection standard
- Feu arrière combiné LED
- Rétroviseur panoramique
- Porte-documents
- Colonne de direction réglable
- Témoin de préchauffage
- Alerte de pression de carburant moteur
- Contacteur de point mort
- Ressort de capot moteur
- Jauge de niveau
- Pneumatiques
- Dosseret de charge standard
- Avertisseur sonore
- Jauge de carburant
- Écran LCD
- Frein de stationnement à câble
- Clapet d'auto-verrouillage du vérin d'inclinaison
- Tablier porte-fourches classe III (IV)
- Compteur horaire
- Clapet de sécurité de charge
- Témoin de charge
- Indicateur de température d'eau
- Avertisseur de recul
- Filtre de retour d'huile
- Poignée de maintien
- Contrôleur intégré
- Séparateur eau-huile
- Alerte de défaut moteur
- Pédale caoutchouc
- 2e fonction hydraulique
- Alerte de température d'huile de transmission
Options
- Protection du vérin d'inclinaison
- Double roue avant
- Cabine
- Système d'échappement en position haute
- Peinture selon demande client
- Chauffage de cabine
- Feu de travail arrière LED
- Verrou de capot
- Double isolant thermique et housse en cuir
- Grille de protection du radiateur
- Pneu plein (bandage)
- Système d'échappement en position centrale
- Pare-étincelles
- Siège à suspension
- Verrou de réservoir de carburant
- Indicateur de vitesse
- Extincteur
- Accoudoir arrière droit avec bouton d'avertisseur
- Grille de contrepoids
- Hauteur du toit de protection
- Double filtre à air
- Compteur kilométrique
- Housse étanche sur le toit de protection
- Boîte à outils
- Mât en option : mât duplex à large vision et levée libre totale
- Mât en option : mât triplex à large vision et levée libre totale
- Mât en option : mât duplex spécial à large vision
- Mât en option : tablier porte-fourches élargi
- Mât en option : fourches spéciales
- Accessoire en option : pince à bobines de papier
- Accessoire en option : pince rotative à balles
- Accessoire en option : stabilisateur de charge
- Accessoire en option : pince multi-fûts
- Accessoire en option : pince à balles
- Accessoire en option : pince à fûts
- Accessoire en option : pince à benne basculante
- Accessoire en option : bras de grue
- Accessoire en option : perche
- Accessoire en option : système de pesage
- Accessoire en option : tablier à déplacement latéral
- Accessoire en option : fourches rotatives
- Accessoire en option : rallonge de fourches
- Accessoire en option : dispositif de largage de charge
- Accessoire en option : pince à cartons
- Accessoire en option : dispositif pousser-tirer
- Accessoire en option : godet
- Accessoire en option : crochet
- Accessoire en option : fourche allongée
- HANGCHA GROUP CO., LTD. se réserve le droit de modifier sans préavis les couleurs, équipements ou spécifications détaillés dans cette brochure, ou de retirer certains modèles. Les couleurs des chariots livrés peuvent différer légèrement de celles des brochures.
- Les chariots HANGCHA sont conformes aux exigences de sécurité européennes.
- Certifications : ISO9001:2015, ISO14001:2015, ISO45001:2018
- Version 2 2025 / COPYRIGHT 2025/11
- Site de production : 666 Xiangfu Road, Hangzhou, Zhejiang, Chine (311305)
- Note du tableau des mâts : avec déplacement latéral, déduire 200 kg ; avec déplacement latéral intégré, déduire 100 kg.
- Note du tableau des mâts : hauteur de fourche max. de 7,5 m ou 8,0 m disponible en option pour le mât triplex à levée libre totale.
- Note du tableau des mâts : Ast = L6 + X + Wa + a a = 200 mm
- Le couple nominal des modèles essence / GPL est donné en deux valeurs (GPL / essence) ; la capacité du réservoir de carburant diffère également (GPL : 40 l / essence : 80 l).
- Tableau des moteurs en option W35 : la cellule Fabricant de la transmission indique le texte 'CHINA' plutôt qu'une coche (OKAMURA marqué comme non disponible).
