Gerbeurs

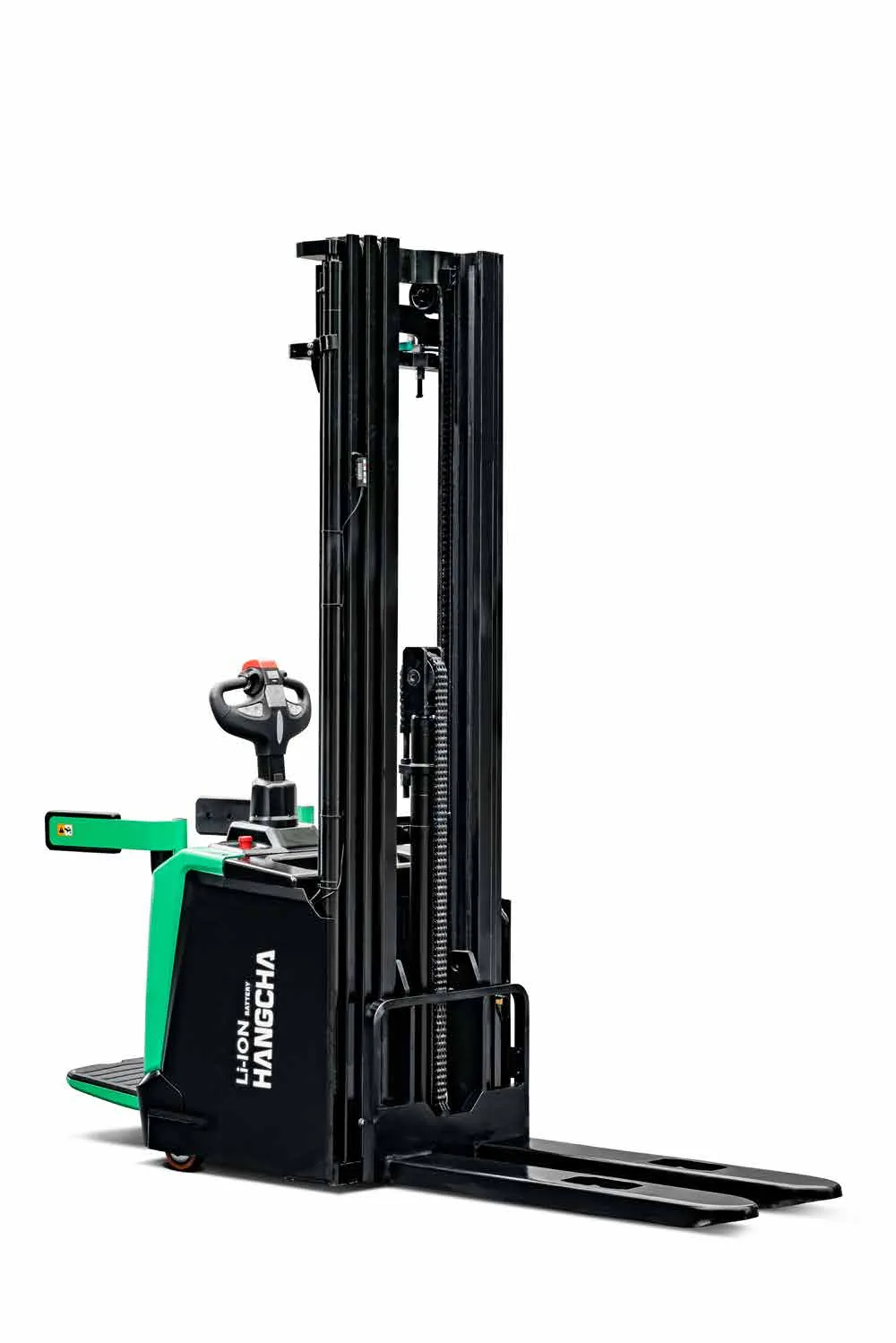

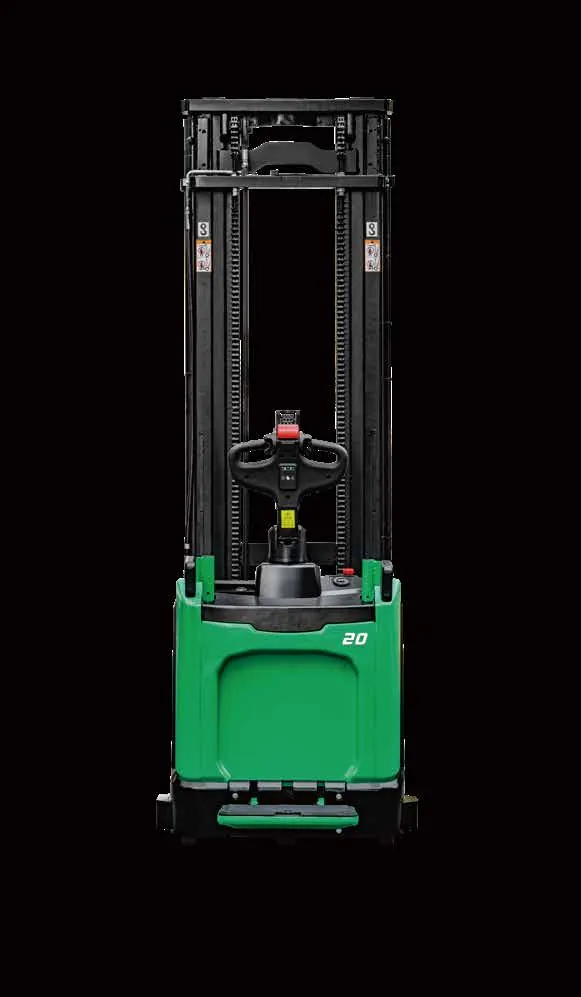

Gerbeur électrique accompagnant XA, 1,2 à 2 t
ÉlectriqueVente et location
- Capacité
- 1,2 - 2 t
- Caractéristiques par modèle
- 12 modèles
La série XA regroupe des gerbeurs électriques accompagnants d'une capacité de 1 200 à 2 000 kg, déclinés en 12 modèles. Motorisés en courant alternatif et alimentés par batterie lithium ou plomb, ils sont conçus pour le gerbage et le stockage de palettes dans les entrepôts et les allées étroites. Disponibles à la vente et à la location.
- Capacité de 1,2 à 2 t sur 12 modèles pour couvrir différents besoins de gerbage.
- Motorisation AC sans balais et sans entretien, avec direction assistée électrique (EPS).
- Châssis compact et court adapté aux espaces exigus et aux allées étroites.
- Batterie lithium LiFePO4 en standard, garantie 6 ans ou 12 000 heures par Hangcha.
Marque distribuée : Hangcha
L'étude de votre besoin est gratuite et sans engagement.
Télécharger la fiche technique (PDF)Caractéristiques par modèle
| Modèle | CDD12-XAQ1/C1SN-I | CDD12-XAQ1/C1SN | CDD16-XAQ1/C1SN-I | CDD16-XAQ1/C1SN | CDD20-XAQ1/C1SN-I | CDD20-XAQ1/C1SN | CDD12-XAC1S-I | CDD12-XAC1S | CDD16-XAC1S-I | CDD16-XAC1S | CDD20-XAC1S-I | CDD20-XAC1S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Caractéristiques | ||||||||||||
| Constructeur | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. |
| Désignation du type constructeur | CDD12-XAQ1/C1SN-I (variants: CDD12-XAQ1SN-IF2, CDD12-XAQ1SN-IA*) | CDD12-XAQ1/C1SN (variants: CDD12-XAQ1SN-F2, CDD12-XAQ1SN-A*) | CDD16-XAQ1/C1SN-I (variants: CDD16-XAQ1SN-IF2, CDD16-XAQ1SN-IA*) | CDD16-XAQ1/C1SN (variants: CDD16-XAQ1SN-F2, CDD16-XAQ1SN-A*) | CDD20-XAQ1/C1SN-I (variants: CDD20-XAQ1SN-IF2, CDD20-XAQ1SN-IA*) | CDD20-XAQ1/C1SN (variants: CDD20-XAQ1SN-F2, CDD20-XAQ1SN-A*) | CDD12-XAC1S-I | CDD12-XAC1S | CDD16-XAC1S-I | CDD16-XAC1S | CDD20-XAC1S-I | CDD20-XAC1S |
| Motorisation : électrique (type de batterie, secteur, ...), diesel, essence, GPL | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ |
| Type de conducteur : manuel, accompagnant, debout, assis, préparateur de commandes | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ |
| Capacité nominale / charge nominale(kg) | 1200 kg | 1200 kg | 1600 kg | 1600 kg | 2000 kg | 2000 kg | 1200 kg | 1200 kg | 1600 kg | 1600 kg | 2000 kg | 2000 kg |
| Distance du centre de gravité de la charge(c (mm)) | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm |
| Distance de charge, centre de l'essieu moteur aux fourches(x (mm)) | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm |
| Empattement(y (mm)) | 1356 mm | 1356 mm | 1356 mm | 1356 mm | 1356 mm | 1356 mm | 1356 mm | 1356 mm | 1356 mm | 1356 mm | 1356 mm | 1356 mm |
| Poids | ||||||||||||
| Poids en service(kg) | 1171 kg | 1331 kg | 1187 kg | 1362 kg | 1210 kg | 1385 kg | 1141 kg | 1301 kg | 1157 kg | 1332 kg | 1180 kg | 1355 kg |
| Charge par essieu, en charge avant / arrière(kg) | 898/1473 kg | 1023/1508 kg | 939/1848 kg | 1076/1886 kg | 985/2225 kg | 1121/2264 kg | 878/1463 kg | 1003/1498 kg | 919/1838 kg | 1056/1876 kg | 965/2215 kg | 1101/2254 kg |
| Charge par essieu, à vide avant / arrière(kg) | 810/361 kg | 935/396 kg | 821/366 kg | 958/404 kg | 837/373 kg | 974/411 kg | 790/351 kg | 915/386 kg | 801/356 kg | 938/394 kg | 817/363 kg | 954/401 kg |
| Roues, châssis | ||||||||||||
| Pneus : bandage, super-élastique, pneumatique, polyuréthane | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ |
| Dimension des pneumatiques, avant(mm) | Ø230×75 mm | Ø230×75 mm | Ø230×75 mm | Ø230×75 mm | Ø230×75 mm | Ø230×75 mm | Ø230×75 mm | Ø230×75 mm | Ø230×75 mm | Ø230×75 mm | Ø230×75 mm | Ø230×75 mm |
| Dimension des pneumatiques, arrière(mm) | Ø83×80 mm | Ø83×80 mm | Ø83×80 mm | Ø83×80 mm | Ø83×80 mm | Ø83×80 mm | Ø83×80 mm | Ø83×80 mm | Ø83×80 mm | Ø83×80 mm | Ø83×80 mm | Ø83×80 mm |
| Roues additionnelles (dimensions)(mm) | Ø125×50 mm | Ø125×50 mm | Ø125×50 mm | Ø125×50 mm | Ø125×50 mm | Ø125×50 mm | Ø140×55 mm | Ø140×55 mm | Ø140×55 mm | Ø140×55 mm | Ø140×55 mm | Ø140×55 mm |
| Roues, nombre avant / arrière (× = roues motrices) | 1x +2/4 | 1x +2/4 | 1x +2/4 | 1x +2/4 | 1x +2/4 | 1x +2/4 | 1x +1/4 | 1x +1/4 | 1x +1/4 | 1x +1/4 | 1x +1/4 | 1x +1/4 |
| Voie, avant(b10 (mm)) | 675 mm | 675 mm | 675 mm | 675 mm | 675 mm | 675 mm | 516 mm | 516 mm | 516 mm | 516 mm | 516 mm | 516 mm |
| Voie, arrière(b11 (mm)) | 385 mm | 385 mm | 385 mm | 385 mm | 385 mm | 385 mm | 385 mm | 385 mm | 385 mm | 385 mm | 385 mm | 385 mm |
| Dimensions | ||||||||||||
| Hauteur mât baissé(h1 (mm)) | 1840 mm | 1840 mm | 1890 mm | 1890 mm | 1990 mm | 1990 mm | 1840 mm | 1840 mm | 1890 mm | 1890 mm | 1990 mm | 1990 mm |
| Levée libre(h2 (mm)) | 90 mm | 90 mm | 90 mm | 90 mm | 90 mm | 90 mm | 90 mm | 90 mm | 90 mm | 90 mm | 90 mm | 90 mm |
| Levée(h3 (mm)) | 2700 mm | 2700 mm | 2700 mm | 2700 mm | 2700 mm | 2700 mm | 2700 mm | 2700 mm | 2700 mm | 2700 mm | 2700 mm | 2700 mm |
| Hauteur mât déployé(h4 (mm)) | 3190 mm | 3190 mm | 3240 mm | 3240 mm | 3340 mm | 3340 mm | 3190 mm | 3190 mm | 3240 mm | 3240 mm | 3340 mm | 3340 mm |
| Hauteur du timon en position de conduite min. / max.(h14 (mm)) | 1170/1400 mm | 1170/1400 mm | 1170/1400 mm | 1170/1400 mm | 1170/1400 mm | 1170/1400 mm | 1170/1400 mm | 1170/1400 mm | 1170/1400 mm | 1170/1400 mm | 1170/1400 mm | 1170/1400 mm |
| Hauteur, abaissé(h13 (mm)) | 90 mm | 90 mm | 90 mm | 90 mm | 90 mm | 90 mm | 90 mm | 90 mm | 90 mm | 90 mm | 90 mm | 90 mm |
| Longueur totale(l1 (mm)) | 2043(2491) mm | 2043(2491) mm | 2043(2491) mm | 2043(2491) mm | 2043(2491) mm | 2043(2491) mm | 2043(2491) mm | 2043(2491) mm | 2043(2491) mm | 2043(2491) mm | 2043(2491) mm | 2043(2491) mm |
| Longueur jusqu'au dos des fourches(l2 (mm)) | 893(1341)3) mm | 893(1341)3) mm | 893(1341)3) mm | 893(1341)3) mm | 893(1341)3) mm | 893(1341)3) mm | 893(1341)3) mm | 893(1341)3) mm | 893(1341)3) mm | 893(1341)3) mm | 893(1341)3) mm | 893(1341)3) mm |
| Largeur totale(b1/b2 (mm)) | 900 mm | 900 mm | 900 mm | 900 mm | 900 mm | 900 mm | 800 mm | 800 mm | 800 mm | 800 mm | 800 mm | 800 mm |
| Dimensions des fourches DIN ISO 2331(s/e/l (mm)) | 60/185/1150 mm | 60/185/1150 mm | 60/185/1150 mm | 60/185/1150 mm | 65/185/1150 mm | 65/185/1150 mm | 60/185/1150 mm | 60/185/1150 mm | 60/185/1150 mm | 60/185/1150 mm | 65/185/1150 mm | 65/185/1150 mm |
| Écartement des fourches(b5 (mm)) | 570 mm | 570 mm | 570 mm | 570 mm | 570 mm | 570 mm | 570 mm | 570 mm | 570 mm | 570 mm | 570 mm | 570 mm |
| Garde au sol, milieu de l'empattement(m2 (mm)) | 25 mm | 25 mm | 25 mm | 25 mm | 25 mm | 25 mm | 25 mm | 25 mm | 25 mm | 25 mm | 25 mm | 25 mm |
| Largeur d'allée pour palettes 1000 × 1200 en travers(Ast (mm)) | 2260(2691)1) mm | 2260(2691)1) mm | 2260(2691)1) mm | 2260(2691)1) mm | 2260(2691)1) mm | 2260(2691)1) mm | 2260(2691)1) mm | 2260(2691)1) mm | 2260(2691)1) mm | 2260(2691)1) mm | 2260(2691)1) mm | 2260(2691)1) mm |
| Largeur d'allée pour palettes 800 × 1200 en longueur(Ast (mm)) | 2310(2741)2) mm | 2310(2741)2) mm | 2310(2741)2) mm | 2310(2741)2) mm | 2310(2741)2) mm | 2310(2741)2) mm | 2310(2741)2) mm | 2310(2741)2) mm | 2310(2741)2) mm | 2310(2741)2) mm | 2310(2741)2) mm | 2310(2741)2) mm |
| Rayon de braquage(Wa (mm)) | 1610(2041) mm | 1610(2041) mm | 1610(2041) mm | 1610(2041) mm | 1610(2041) mm | 1610(2041) mm | 1610(2041) mm | 1610(2041) mm | 1610(2041) mm | 1610(2041) mm | 1610(2041) mm | 1610(2041) mm |
| Performances | ||||||||||||
| Vitesse de translation, en charge / à vide(km/h) | 6/7 km/h | 6/7 km/h | 5/7 km/h | 5/7 km/h | 5/7 km/h | 5/7 km/h | 6/7 km/h | 6/7 km/h | 5/7 km/h | 5/7 km/h | 5/7 km/h | 5/7 km/h |
| Vitesse de levée, en charge / à vide(m/s) | 0.11/0.16 m/s | 0.11/0.16 m/s | 0.155/0.27 m/s | 0.155/0.27 m/s | 0.125/0.23 m/s | 0.125/0.23 m/s | 0.11/0.16 m/s | 0.11/0.16 m/s | 0.155/0.27 m/s | 0.155/0.27 m/s | 0.125/0.23 m/s | 0.125/0.23 m/s |
| Vitesse de descente, en charge / à vide(m/s) | 0.35/0.26 m/s | 0.35/0.26 m/s | 0.28/0.215 m/s | 0.28/0.215 m/s | 0.225/0.190 m/s | 0.225/0.190 m/s | 0.35/0.26 m/s | 0.35/0.26 m/s | 0.28/0.215 m/s | 0.28/0.215 m/s | 0.225/0.190 m/s | 0.225/0.190 m/s |
| Capacité de franchissement max., en charge / à vide(%) | 8/16 % | 8/16 % | 5/16 % | 5/16 % | 5/16 % | 5/16 % | 8/16 % | 8/16 % | 5/16 % | 5/16 % | 5/16 % | 5/16 % |
| Frein de service | Récupération d'énergie | Récupération d'énergie | Récupération d'énergie | Récupération d'énergie | Récupération d'énergie | Récupération d'énergie | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ |
| Moteur électrique | ||||||||||||
| Puissance du moteur de traction S2 60 min(kW) | 1.6 kW | 1.6 kW | 1.6 kW | 1.6 kW | 1.6 kW | 1.6 kW | 1.6 kW | 1.6 kW | 1.6 kW | 1.6 kW | 1.6 kW | 1.6 kW |
| Puissance du moteur de levage à S3 15 %(kW) | 2.2 kW | 2.2 kW | 3.2 kW | 3.2 kW | 3.2 kW | 3.2 kW | 2.2 kW | 2.2 kW | 3.2 kW | 3.2 kW | 3.2 kW | 3.2 kW |
| Tension batterie / capacité nominale((V)/(Ah) or kWh) | 24/150 (V)/(Ah) | 24/240 (V)/(Ah) | 24/150 (V)/(Ah) | 24/280 (V)/(Ah) | 24/150 (V)/(Ah) | 24/280 (V)/(Ah) | 24/150 (V)/(Ah) | 24/240 (V)/(Ah) | 24/150 (V)/(Ah) | 24/280 (V)/(Ah) | 24/150 (V)/(Ah) | 24/280 (V)/(Ah) |
| Poids de la batterie(kg) | 63 kg | 230 kg | 63 kg | 245 kg | 63 kg | 245 kg | 70 kg | 230 kg | 70 kg | 245 kg | 70 kg | 245 kg |
Spécifications constructeur Hangcha, données par modèle et susceptibles d'évolution ; les caractéristiques définitives sont confirmées au devis.
Points forts
- Équipé d'un moteur de traction AC : excellentes performances d'accélération, bonne capacité en montée, faible dégagement de chaleur, sans balais et sans entretien.
- Le système de commande AC avancé assure un contrôle précis et stable avec un rendement élevé.
- La structure de bus CANBUS rend la communication du gerbeur plus rapide et plus fiable.
- Système de descente proportionnelle en configuration standard, pour une manœuvre plus douce et plus précise.
- Direction assistée électrique (EPS) de série, pour une conduite plus pratique et plus souple.
- Vitesse de déplacement (en charge) (1,2 t) : 6,0 km/h ; franchissement de pente (en charge) (1,2 t) : 8 %.
- Design professionnel dans l'esprit de la gamme : lignes fluides, allure dynamique, ergonomie soignée.
- Ensemble du gerbeur habillé de tôles d'acier embouties : robuste, solide, durable, haut de gamme et conforme aux normes environnementales.
- Structure optimisée offrant une excellente visibilité pour l'entrée et la sortie des palettes.
- Corps compact et large rayon d'angle adaptés aux espaces réduits ; châssis en coin améliorant le franchissement.
- Plateforme de conduite amortie pour le confort et la réduction de la fatigue.
- Poignée de commande sobre et soignée : toutes les fonctions se pilotent d'une seule main.
- Fonction inédite de vitesse tortue (marche lente) avec témoin rouge, pour des mouvements lents et précis dans les espaces étroits.
- Conception à centre de gravité bas avec châssis en acier haute résistance : forte capacité résiduelle et longue durée de vie.
- Mât en acier profilé H, offrant une rigidité et une stabilité supérieures à l'acier profilé C.
- Fourche emboutie à résistance et tenue aux chocs accrues ; guide de pointe de fourche améliorant l'efficacité.
- Groupe hydraulique à faible bruit et faibles vibrations ; levage et descente stables et fiables.
- Connecteurs étanches sur toute la série ; protection fiable de l'ensemble des fils et câbles.
- Interrupteur de proximité sans contact pour une longue durée de vie et un fonctionnement fiable.
- Moteur AC sans balais et sans entretien ; tous les arbres équipés de bagues lubrifiées et de graisseurs.
- Affichage intégré de la charge, du temps de service et de l'autodiagnostic des défauts ; capot arrière entièrement ouvrant pour un entretien aisé.
- Trois types de freinage : frein de relâchement, frein d'inversion et frein d'urgence.
- Sécurité avancée : réduction automatique de vitesse après levage de la fourche de 500 mm ; décélération en virage ; amortissement de levage (opt.) ; atterrissage doux (mât duplex) ; limite de levage à 1,8 m avec barrière de sécurité rétractable ; protection anti-recul en pente ; bouton d'inversion d'urgence.
- HANGCHA fournit une batterie lithium (LiFePO4) avec une garantie de 6 ans ou 12 000 heures.
- Avantages de la batterie lithium : longue durée de vie (4 000 cycles complets, capacité résiduelle >= 75 %), utilisation en zone froide, retour sur investissement, sécurité et fiabilité élevées, sans entretien, charge d'opportunité, haute densité énergétique.
Équipements de série
- Moteur de traction asynchrone AC 24 V
- Contrôleur AC
- Groupe hydraulique
- Contacteur à clé
- Roue motrice en polyuréthane
- Longueur de fourche : 1150 mm
- Écartement des bras de fourche : 570 mm
- Hauteur de fourche au sol : 90 mm
- Limite de hauteur de levage de 1,8 m
- Roue additionnelle
- Deux galets de charge
- Contrôle progressif de la vitesse de descente
- Décélération en virage
- Système de direction assistée électrique (EPS)
- Instruments multifonctions
- Interrupteur de sécurité sans contact
- Poignée multifonctions
- Interrupteur d'arrêt d'urgence
- Avertisseur sonore
- Batterie lithium 24 V / 150 Ah (standard)
Options
- Amortissement de levage et contrôle progressif du levage
- Prise d'alimentation USB
- Gamme complète de longueurs de fourche
- Écartement des bras de fourche : 600/680 mm
- Différentes hauteurs de levage du mât (voir le tableau des paramètres de mât)
- Dosseret de charge
- Capot de protection du mât
- Sortie latérale de la batterie
- Chargeur automatique
- Batterie plomb en option : 24 V / 240 / 280 / 340 Ah
- Batterie lithium en option (EVE) : 24 V / 230 Ah
- 1) Selon la norme VDI2198 +220 mm. (Largeur d'allée pour palettes 1000x1200 en travers)
- 2) Selon la norme VDI2198 +140 mm. (Largeur d'allée pour palettes 800x1200 en longueur)
- 3) Triplex full-free +21 mm. (Longueur jusqu'à la face des fourches)
- F2 : les modèles chambre froide F2 conviennent à une utilisation en environnement frigorifique jusqu'à -30 C.
- *A : protection anticorrosion ; le type A convient aux environnements de catégories C5-I et C5-M.
- Page 6 = données techniques (5 pivots) : modèles XAQ1/C1SN (roues additionnelles 2 roues de support ; largeur hors tout 900 mm ; voie avant 675 mm ; frein de service à récupération). Page 7 = données techniques (4 pivots) : modèles XAC1S (1 roue de support ; largeur hors tout 800 mm ; voie avant 516 mm).
- Le suffixe -I désigne la version à batterie lithium (Li-ion) (24 V / 150 Ah, poids de batterie 63 kg pour 5 pivots / 70 kg pour 4 pivots). Les versions sans -I utilisent une batterie plomb (24 V / 240 Ah ou 24 V / 280 Ah, poids de batterie 230-245 kg).
- HANGCHA GROUP CO., LTD. se réserve le droit de modifier sans préavis les couleurs, équipements ou spécifications ; les couleurs des chariots livrés peuvent différer légèrement des brochures.
- Les chariots HANGCHA sont conformes aux exigences européennes de sécurité. ISO9001:2015, ISO14001:2015, ISO45001:2018. Marquage CE. Brochure : 2025 VERSION 6 / COPYRIGHT 2025/12.
- Plages de température de la batterie lithium : température de charge -30 C à 65 C ; température de décharge -30 C à 65 C ; température de stockage -30 C à 65 C. Système 24 V.
- Les SPÉCIFICATIONS DE MÂT (levage h3 / garde au sol fourche (h3+h13) / hauteur repliée h1 / hauteur déployée h4 / levée libre / capacité de charge à 600 mm 4 pivots / 5 pivots) sont entièrement transcrites dans details.md pour 1,2 t, 1,6 t et 2,0 t, pour les mâts double-cylindre duplex grande visibilité, duplex full-free grande visibilité et triplex full-free grande visibilité. 1) suffixe sur les hauteurs de levage = option sortie latérale de batterie nécessaire, facilitant le changement de batterie.
- Marque de la batterie lithium en option : EVE. Standard 24 V / 150 Ah, option 24 V / 230 Ah.
