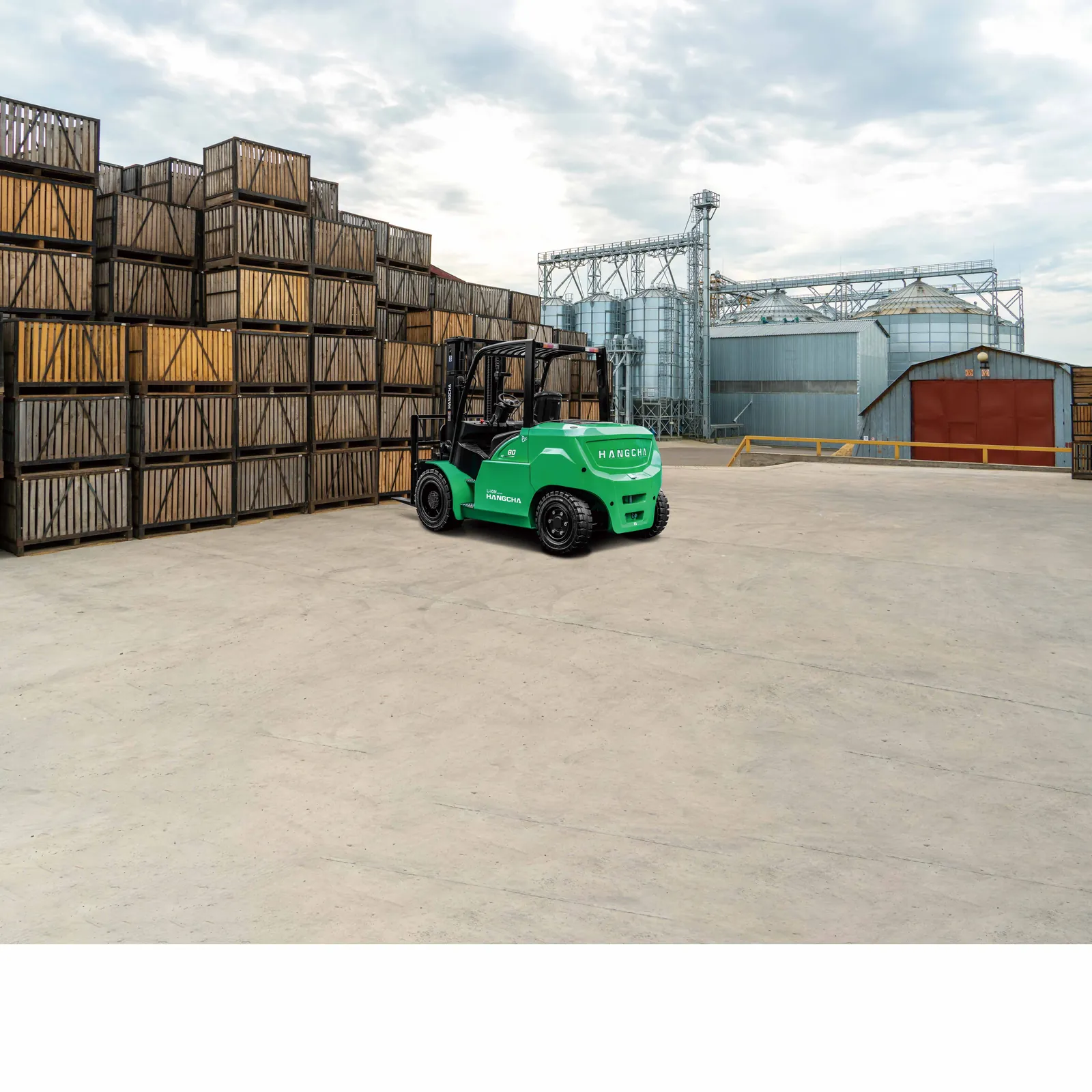

Chariot élévateur électrique lithium XC, 6 à 10 t
ÉlectriqueVente et location
- Capacité
- 6 - 10 t
- Caractéristiques par modèle
- 12 modèles
La série XC regroupe des chariots élévateurs électriques 4 roues à batterie lithium, d'une capacité de 6 000 à 10 000 kg, disponibles à la vente et à la location. Douze modèles se répartissent sur deux plateformes : la transmission synchrone à aimants permanents (XCY2) et la transmission asynchrone AC classique (XCD4). Conçue pour les postes de manutention intensifs et les charges lourdes, la série associe un système hydraulique double pompe, une batterie lithium à échange rapide et le système de gestion de flotte FIMS.
- Capacité de 6 à 10 tonnes sur 12 modèles, en transmission synchrone (XCY2) ou asynchrone (XCD4).
- Batterie lithium à échange rapide et charge rapide double connecteur pour un temps d'immobilisation réduit.
- Système hydraulique double pompe et distributeur sensible à la charge pour une manutention précise et économe.
- Garantie batterie lithium (LiFePO4) de 6 ans ou 12 000 heures, sous gestion BMS Hangcha.
Marque distribuée : Hangcha
L'étude de votre besoin est gratuite et sans engagement.
Télécharger la fiche technique (PDF)Caractéristiques par modèle
| Modèle | CPD60-XCY2-SI | CPD70-XCY2-SI | CPD80-XCY2-SI | CPD80-XCLY2-SI | CPD90-XCY2-SI | CPD100-XCY2-SI | CPD60-XCD4-SI | CPD70-XCD4-SI | CPD80-XCD4-SI | CPD80-XCLD4-SI | CPD90-XCD4-SI | CPD100-XCD4-SI |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Caractéristiques | ||||||||||||
| Constructeur | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. |
| Désignation du type constructeur | CPD60-XCY2-SI | CPD70-XCY2-SI | CPD80-XCY2-SI | CPD80-XCLY2-SI | CPD90-XCY2-SI | CPD100-XCY2-SI | CPD60-XCD4-SI | CPD70-XCD4-SI | CPD80-XCD4-SI | CPD80-XCLD4-SI | CPD90-XCD4-SI | CPD100-XCD4-SI |
| Motorisation : électrique (batterie ou secteur), diesel, essence, GPL | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ |
| Type de conducteur : manuel, accompagnant, debout, assis, préparateur de commandes | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ |
| Capacité nominale / charge nominale(kg) | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ |
| Distance du centre de gravité de la charge(c (mm)) | 600 | 600 | 600 | 900 | 600 | 600 | 600 | 600 | 600 | 900 | 600 | 600 |
| Distance de charge, centre de l'essieu moteur aux fourches(x (mm)) | 598.5 | 603.5 | 623.5 | 640.5 | 640.5 | 640.5 | 598.5 | 603.5 | 623.5 | 640.5 | 640.5 | 640.5 |
| Empattement(y (mm)) | 2250 | 2250 | 2250 | 2500 | 2500 | 2500 | 2250 | 2250 | 2250 | 2500 | 2500 | 2500 |
| Poids | ||||||||||||
| Poids en service(kg) | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ |
| Charge par essieu, en charge avant / arrière(kg) | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ |
| Charge par essieu, à vide avant / arrière(kg) | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ |
| Roues, châssis | ||||||||||||
| Pneus : bandage, super-élastique, pneumatique, polyuréthane | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ |
| Dimension des pneumatiques, avant | 355/50-20 | 355/50-20 | 355/50-20 | 8.25-15 | 8.25-15 | 300-15 | 355/50-20 | 355/50-20 | 355/50-20 | 8.25-15 | 8.25-15 | 300-15 |
| Dimension des pneumatiques, arrière | 250-15 | 250-15 | 250-15 | 300-15 | 300-15 | 300-15 | 250-15 | 250-15 | 250-15 | 300-15 | 300-15 | 300-15 |
| Roues, nombre avant / arrière (x = roues motrices) | 2x/2 | 2x/2 | 2x/2 | 4x/2 | 4x/2 | 4x/2 | 2x/2 | 2x/2 | 2x/2 | 4x/2 | 4x/2 | 4x/2 |
| Voie, avant(b10 (mm)) | 1623 | 1623 | 1623 | 1529 | 1529 | 1582 | 1623 | 1623 | 1623 | 1529 | 1529 | 1582 |
| Voie, arrière(b11 (mm)) | 1464.5 | 1464.5 | 1464.5 | 1536.5 | 1536.5 | 1536.5 | 1464.5 | 1464.5 | 1464.5 | 1536.5 | 1536.5 | 1536.5 |
| Dimensions | ||||||||||||
| Inclinaison du mât / tablier avant / arrière(a/b (°)) | 5/10 | 5/10 | 5/10 | 5/10 | 5/10 | 5/10 | 5/10 | 5/10 | 5/10 | 5/10 | 5/10 | 5/10 |
| Hauteur mât baissé(h1 (mm)) | 2500 | 2500 | 2650 | 2700 | 2700 | 2700 | 2500 | 2500 | 2650 | 2700 | 2700 | 2700 |
| Levée libre(h2 (mm)) | 160 | 160 | 175 | 200 | 200 | 200 | 160 | 160 | 175 | 200 | 200 | 200 |
| Levée(h3 (mm)) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Hauteur mât déployé(h4 (mm)) | 4407 | 4407 | 4407 | 4530 | 4530 | 4530 | 4407 | 4407 | 4407 | 4530 | 4530 | 4530 |
| Hauteur du toit de protection (cabine)(h6 (mm)) | 2500(2565) | 2500(2565) | 2500(2565) | 2500(2565) | 2500(2565) | 2500(2565) | 2500(2565) | 2500(2565) | 2500(2565) | 2500(2565) | 2500(2565) | 2500(2565) |
| Hauteur du siège / hauteur debout(h7 (mm)) | 1504 | 1504 | 1504 | 1504 | 1504 | 1504 | 1504 | 1504 | 1504 | 1504 | 1504 | 1504 |
| Hauteur d'attelage(h10 (mm)) | 580 | 580 | 580 | 630 | 630 | 630 | 580 | 580 | 580 | 630 | 630 | 630 |
| Longueur totale(l1 (mm)) | 4535 | 4535 | 4535 | 5440 | 4840 | 4840 | 4535 | 4535 | 4535 | 5440 | 4840 | 4840 |
| Longueur jusqu'au dos des fourches(l2 (mm)) | 3310 | 3315 | 3335 | 3640 | 3640 | 3640 | 3310 | 3315 | 3335 | 3640 | 3640 | 3640 |
| Largeur totale (pneus avant simples/jumelés)(b1/b2 (mm)) | 1946/2006 | 1946/2006 | 1946/2006 | -/2068 | -/2068 | -/2160 | 1946/2006 | 1946/2006 | 1946/2006 | -/2068 | -/2068 | -/2160 |
| Dimensions des fourches(s / e / l (mm)) | 60/150/1200 | 65/150/1200 | 65/200/1200 | 80/200/1800 | 80/170/1200 | 80/170/1200 | 60/150/1200 | 65/150/1200 | 65/200/1200 | 80/200/1800 | 80/170/1200 | 80/170/1200 |
| Tablier porte-fourche ISO 2328, classe/type A,B | ISO2328 4A | ISO2328 4A | ISO2328 4A | ISO2328 4A | ISO2328 5A | ISO2328 5A | ISO2328 4A | ISO2328 4A | ISO2328 4A | ISO2328 4A | ISO2328 5A | ISO2328 5A |
| Largeur du tablier porte-fourches(b3 (mm)) | 1700 | 1700 | 1700 | 1800 | 1800 | 1800 | 1700 | 1700 | 1700 | 1800 | 1800 | 1800 |
| Garde au sol, en charge, sous le mât(m1 (mm)) | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| Garde au sol, milieu de l'empattement(m2 (mm)) | 210 | 210 | 210 | 210 | 210 | 210 | 210 | 210 | 210 | 210 | 210 | 210 |
| Largeur d'allée pour palettes 1000 x 1200 en travers(Ast (mm)) | 4938.5 | 4943.5 | 4963.5 | 5190.5 | 5190.5 | 5190.5 | 4938.5 | 4943.5 | 4963.5 | 5190.5 | 5190.5 | 5190.5 |
| Largeur d'allée pour palettes 800 x 1200 dans le sens de la longueur(Ast (mm)) | 5138.5 | 5143.5 | 5163.5 | 5390.5 | 5390.5 | 5390.5 | 5138.5 | 5143.5 | 5163.5 | 5390.5 | 5390.5 | 5390.5 |
| Rayon de braquage(Wa (mm)) | 3140 | 3140 | 3140 | 3350 | 3350 | 3350 | 3140 | 3140 | 3140 | 3350 | 3350 | 3350 |
| Performances | ||||||||||||
| Vitesse de translation, en charge / à vide(km/h) | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ |
| Vitesse de levée, en charge / à vide(mm/s) | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ |
| Vitesse de descente, en charge / à vide(mm/s) | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ |
| Effort de traction max., en charge / à vide(N) | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ |
| Capacité de franchissement max., en charge / à vide(%) | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ |
| Frein de service | Hydraulique | Hydraulique | Hydraulique | Hydraulique | Hydraulique | Hydraulique | Hydraulique | Hydraulique | Hydraulique | Hydraulique | Hydraulique | Hydraulique |
| Frein de stationnement | Mécanique | Mécanique | Mécanique | Mécanique | Mécanique | Mécanique | Mécanique | Mécanique | Mécanique | Mécanique | Mécanique | Mécanique |
| Moteur électrique | ||||||||||||
| Puissance du moteur de traction S2 60 min(kW) | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ |
| Puissance du moteur de levage à S3 15%(kW) | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ |
| Tension batterie, capacité nominale((V)/(Ah) or kWh) | 96/690 | 96/690 | 96/690 | 96/920 | 96/920 | 96/920 | 96/690 | 96/690 | 96/690 | 96/920 | 96/920 | 96/920 |
| Poids de la batterie(kg) | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ |
| Données complémentaires | ||||||||||||
| Pression de service pour accessoires(MPa) | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ |
| Volume d'huile pour accessoires(ℓ/min) | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ |
Spécifications constructeur Hangcha, données par modèle et susceptibles d'évolution ; les caractéristiques définitives sont confirmées au devis.
Points forts
- Deux plateformes disponibles : transmission asynchrone AC classique (XCD4) et transmission synchrone à aimants permanents haut de gamme (XCY2).
- Économie d'énergie et efficacité : le système synchrone à aimants permanents (modèle Y2) réduit sensiblement la consommation et améliore l'autonomie.
- Levage hydraulique à système de puissance élevé, avec technologie de fusion double pompe pour améliorer globalement les performances du chariot.
- Prise de charge à conception porte-dans-porte, avec batterie à échange rapide de série, pratique pour la charge et le remplacement de la batterie.
- Confort d'utilisation : l'architecture spécifique de la batterie lithium offre un châssis plus compact, une large visibilité et un vaste espace de travail.
- Distributeur multivoies sensible à la charge et potentiomètre de levage de série : bonne économie d'énergie, effort de manœuvre réduit de 20 %, précision d'approche améliorée.
- Rétroviseur panoramique et bouton d'avertisseur de recul sur l'accoudoir de série, pour un travail en marche arrière plus confortable.

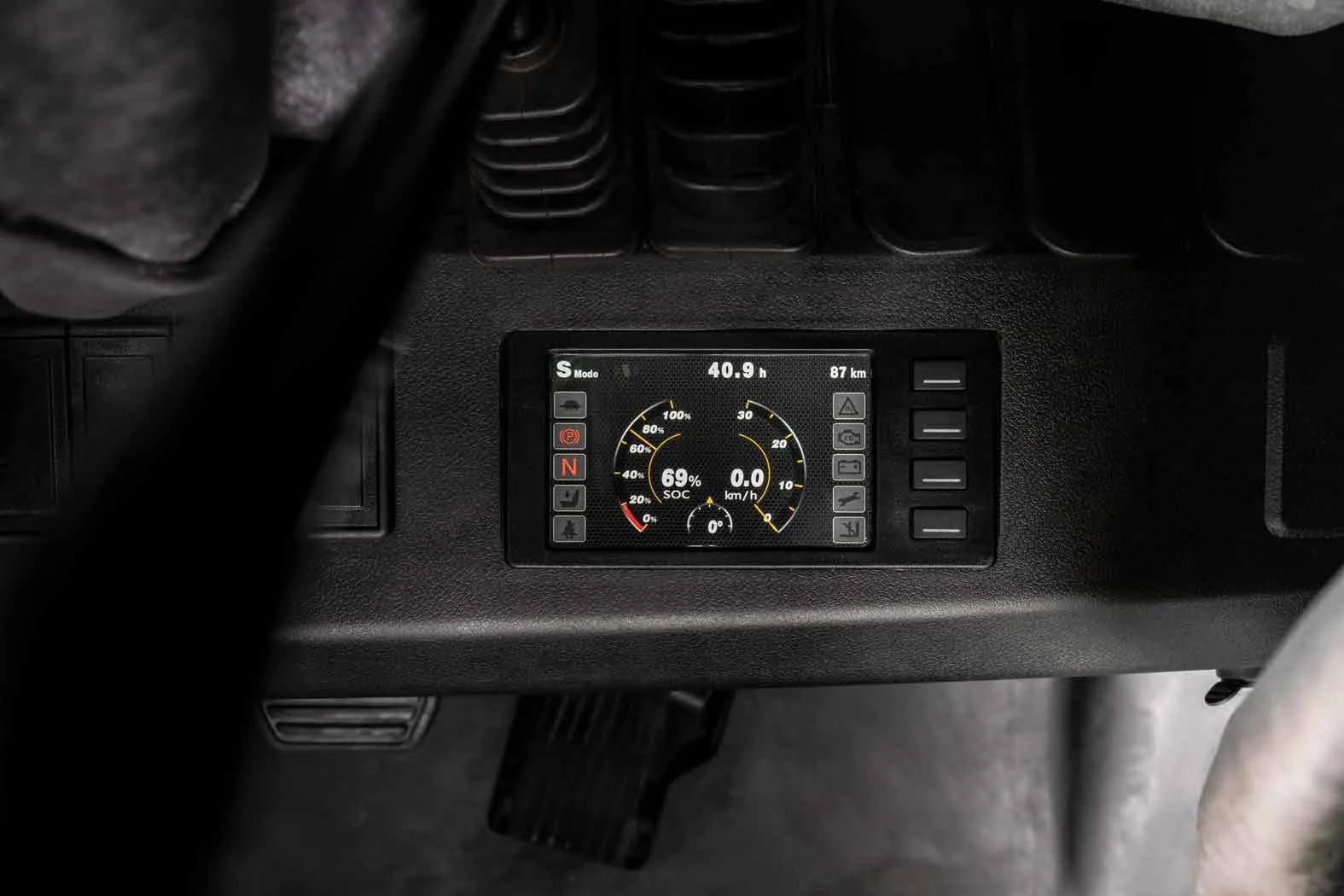

- Instrument intelligent à écran couleur permettant la consultation et le réglage des principaux paramètres, pratique pour l'entretien et la mise au point.
- Marchepied à trois niveaux, avec hauteur optimisée et main courante rallongée, facilitant la montée et la descente du chariot.

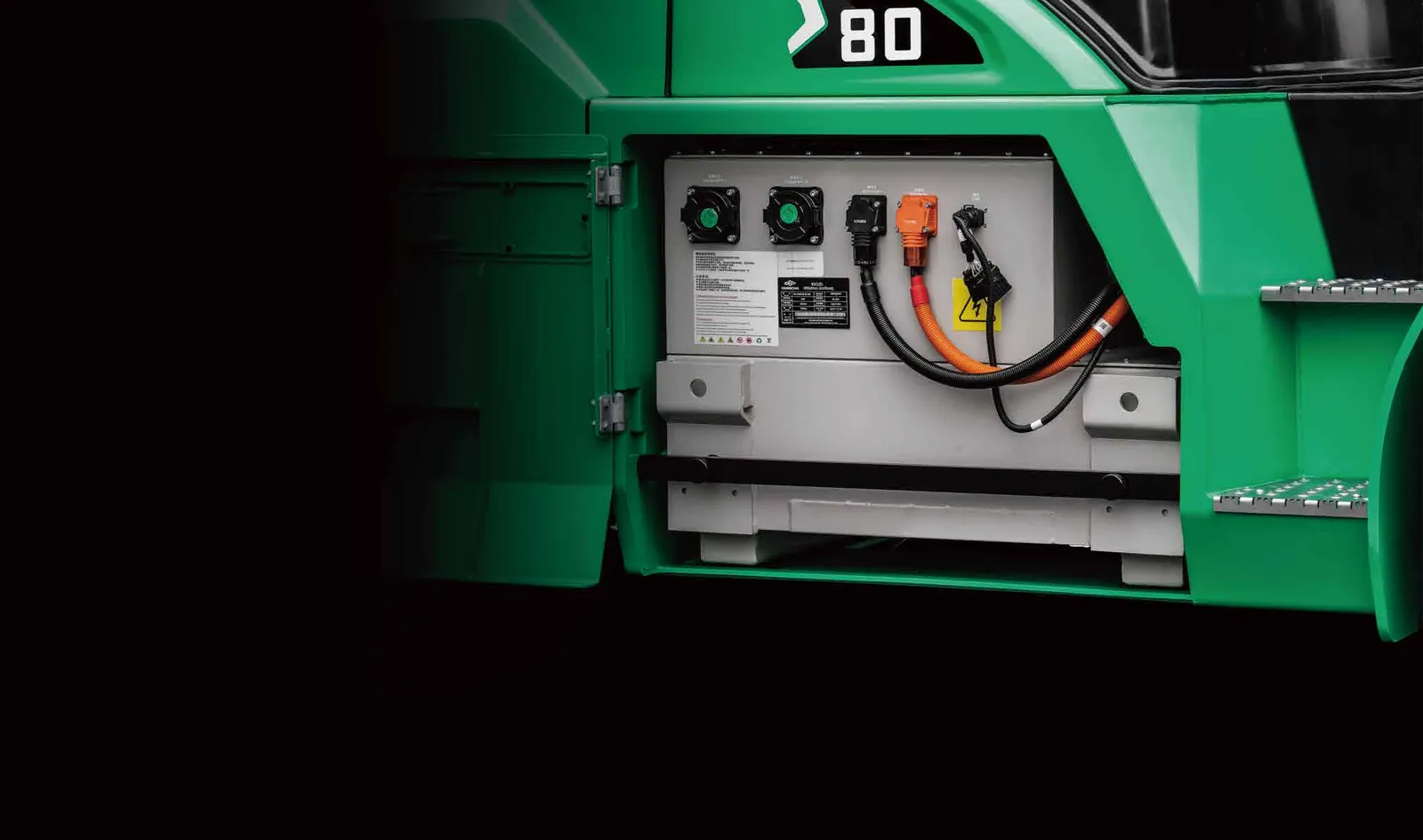

- Batterie lithium avec prise de charge rapide double connecteur de série et chargeur double connecteur, pour une recharge efficace.
- Entretien : le capot de contrepoids se démonte sans outil et le capot largement ouvrant donne un accès clair à tous les points d'entretien.
- Sécurité et fiabilité : la décélération en virage de série réduit le rayon de braquage pour des déplacements souples et une conduite plus stable.
- Deux conduits de refroidissement indépendants assurent un fonctionnement efficace du chariot sur la durée.
- Chariot intégralement protégé au niveau IPX4 ; la batterie lithium avec module de chauffage électrique de série garantit un fonctionnement normal par temps froid ou de tempête.
- Fonction de verrouillage de descente de série (Chine) : la descente est désactivée lorsque le conducteur quitte le siège.
- Conception à forte capacité de charge, peu sujette au relevage, pour un travail plus stable.
- FIMS (système intelligent de gestion de flotte) : contrôle d'accès, suivi GPS, surveillance à distance, rappel d'entretien, gestion des véhicules, surveillance des vibrations ; en option : contrôle avant poste, gestion des équipes, OpenAPI ; application mobile incluse.
- HANGCHA fournit une batterie Li-ion (LiFePO4) avec une garantie de 6 ans ou 12 000 heures.
- Avantages de la batterie lithium : longue durée de vie (4 000 cycles de charge complets avec au moins 75 % de capacité résiduelle) ; usage en zone froide ; retour sur investissement ; sécurité et fiabilité élevées ; sans entretien ; charge d'opportunité ; haute densité énergétique.
- BMS HANGCHA : protection contre la surcharge et la décharge profonde, la surintensité, la surchauffe et la basse température ; diagnostic de défaut multiniveau ; double surveillance des défauts ; détection tension/courant/température ; équilibrage basé sur tension/temps/SOC ; équilibrage actif ou passif en option.
Équipements de série
- Couleur : noir vert
- Mât : mât duplex standard
- Fourche et accessoire : fourche standard ; tablier porte-fourches ; dosseret de charge
- Pneumatiques : pneu plein simple (6-8 t) ; pneu plein jumelé (au-delà de 8-10 t)
- Distributeur multivoies : double distributeur multivoies (sensible à la charge) ; potentiomètre de levage
- Commande : levier manuel de levage et d'inclinaison
- Batterie : batterie lithium standard (norme nationale, double charge, intégrée) ; extraction latérale de la batterie
- Éclairage : projecteur avant LED combiné ; feu arrière LED combiné
- Avertisseur : avertisseur électrique ; alarme de recul ; bouton d'avertisseur sur l'accoudoir arrière droit
- Configuration de sécurité : décélération en virage ; coupe-circuit d'urgence ; boîte à fusibles ; amortissement de descente
- Espace instruments : instrument intelligent à écran couleur (sélection du mode de vitesse) ; commutateur combiné ; port USB ; boîte de rangement
- Espace de conduite : protège-conducteur standard ; rétroviseur central ; plafond PVC
- Siège : siège standard
- Autres équipements standard : contrôleurs de traction et de levage (x2) ; moteurs de traction et de levage (x2) ; pompe à engrenages silencieuse (x2) ; valve de charge + accumulateur ; filtre de retour d'huile ; tapis de pédale ; broche de traction ; panneau latéral et capot embouti d'un seul tenant
Options
- Couleur : autre couleur personnalisée
- Marché particulier : norme CE
- Environnement frigorifique : -30 °C
- Mât : tableau de configuration du mât
- Fourche et accessoire : fourche de série non standard ; accessoires divers
- Pneumatiques : pneu plein jumelé (6-8 t)
- Distributeur multivoies : distributeur triple (sensible à la charge) ; distributeur quadruple (sensible à la charge) ; distributeur quintuple (sensible à la charge)
- Commande : système à commande au bout des doigts (fingertip)
- Batterie : batterie lithium grande capacité (norme nationale, double charge, intégrée)
- Éclairage : gyrophare classique ; alarme sonore et lumineuse ; feu arrière LED ; feu bleu ; projecteur directionnel
- Module intelligent : FIMS (système intelligent de gestion de flotte)
- Configuration de sécurité : radar de recul ; enregistreur de conduite avant / avant et arrière ; système de détection OPS ; extincteur ; amortissement de montée
- Espace instruments : allume-cigare ; serrure électronique à code (démarrage par carte) ; serrure à empreinte digitale
- Espace de conduite : pare-brise avant ; cabine ; ventilateur électrique ; rétroviseurs arrière gauche et droit
- Siège : siège à suspension intégrale ; siège à suspension partielle
- 6-8 t : la hauteur du dosseret de charge standard est de 1270 mm.
- 8 t @ 900 mm - 10 t : la hauteur du dosseret de charge standard est de 1393 mm.
- Graphique des capacités nominales et centres de charge : a = 200 mm de garde de sécurité.
- Tableau de capacité de batterie 96 V (page 1) : EVE 690 Ah / 920 Ah / 1216 Ah ; CATL 684 Ah / 906 Ah / 1208 Ah (avec indications Standard/Option par palier pour 6,0-8,0 t et 8 t @ centre de charge 900 mm / 9-10 t).
- Températures de fonctionnement de la batterie lithium : charge -30 C à 65 C ; décharge -30 C à 65 C ; environnement de stockage -30 C à 65 C.
- Deux tableaux complets de spécifications de mât figurent en page 5 : spécifications de mât 6,0-8,0 t (mât duplex à large visibilité JG50/XP70/XP80 série M, mât duplex à libre relevage total JG50/JG70/JG80 série U, mât triplex à libre relevage total JG50/XP70/XP80 série N) et spécifications de mât 8 t @ 900 mm - 10 t @ 600 mm (XCPL80 / XCP100 series M/U/N). Voir details.md pour les matrices complètes de mâts.
- HANGCHA GROUP CO., LTD. se reserve le droit d'apporter sans preavis toute modification concernant les couleurs, l'equipement ou les specifications detaillees dans cette brochure, ou de retirer certains modeles. Les couleurs des chariots livres peuvent differer legerement de celles des brochures.
- VERSION 3 2025 / COPYRIGHT 2025/05.
- Les chariots HANGCHA sont conformes aux exigences européennes de sécurité (CE). ISO9001:2015, ISO14001:2015, ISO45001:2018.
