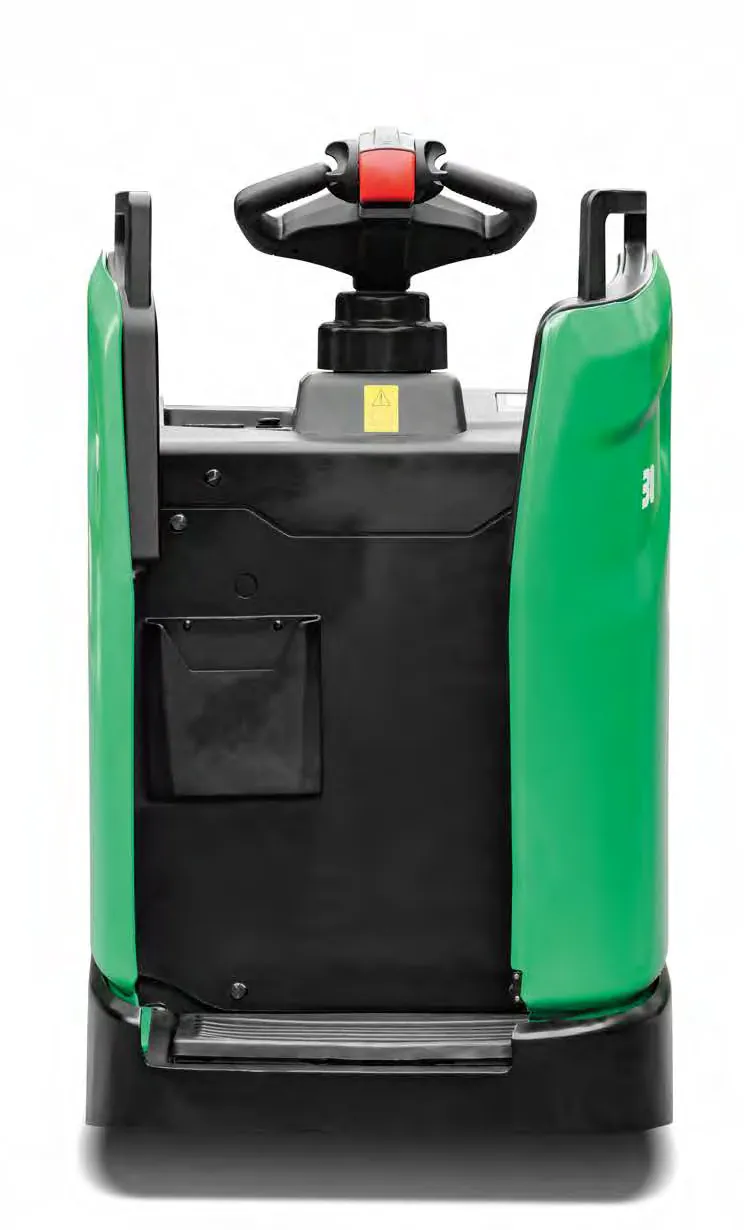

Transpalette électrique à conducteur porté série X, 2 à 3 t
2 - 3 t · 2 modèles
Électrique
Voir la gamme Demander un devis
Transpalettes

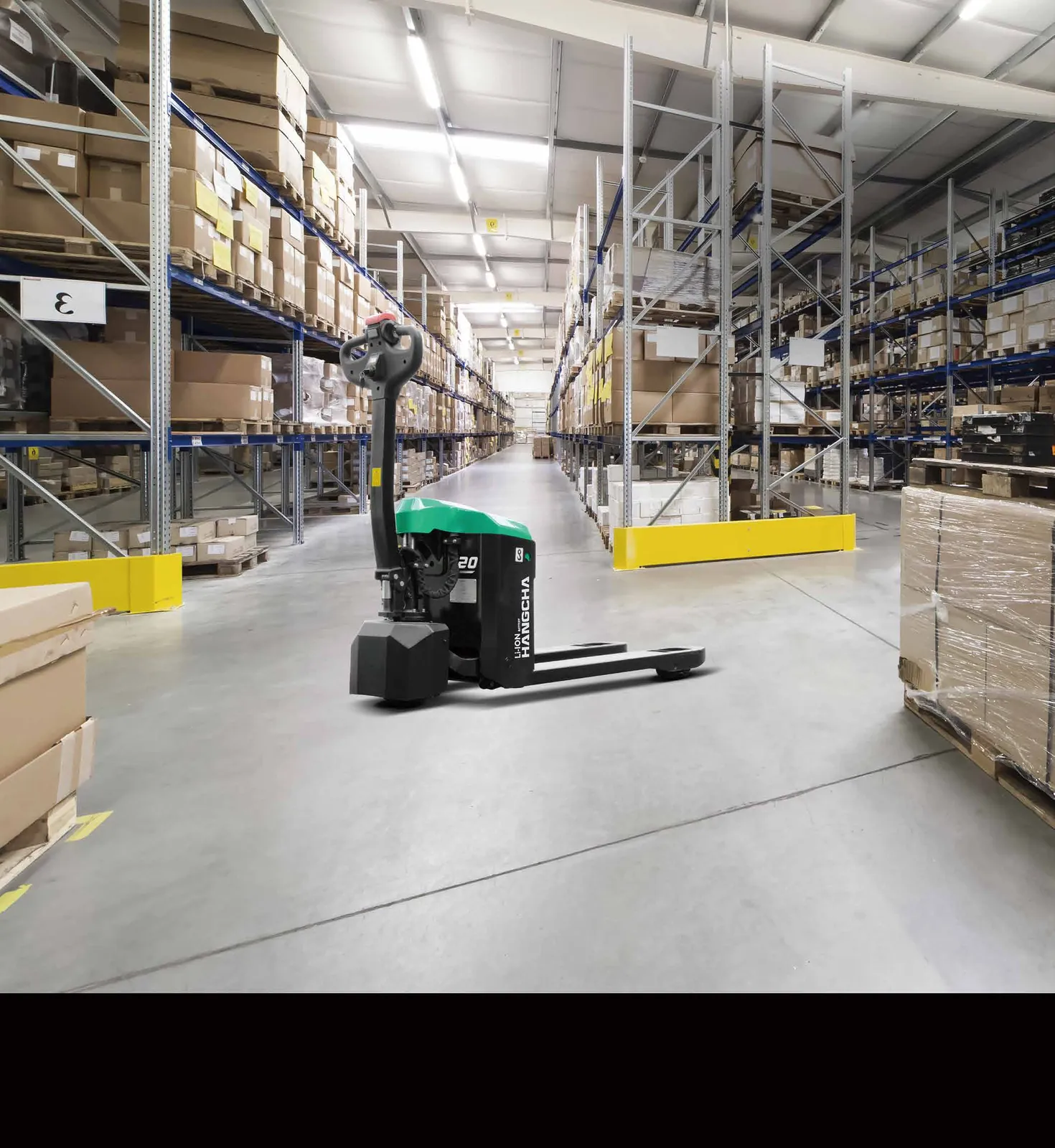

Mini transpalette électrique XA, 1,5 à 2 t
ÉlectriqueVente et location
- Capacité
- 1,5 - 2 t
- Caractéristiques par modèle
- 4 modèles
Le mini transpalette électrique accompagnant de la série XA est conçu pour la manutention en entrepôt et en logistique. Il couvre une capacité de 1 500 à 2 000 kg et se décline en 4 modèles équipés d'une motorisation brushless à aimants permanents (PMBL) et d'une batterie lithium LiFePO4. Sa poignée de commande CAN bus à écran intégré facilite le diagnostic et la conduite au quotidien. Disponible à la vente et à la location.
- Capacité de 1 500 à 2 000 kg, 4 modèles
- Motorisation brushless à aimants permanents (PMBL), sans entretien
- Batterie lithium LiFePO4, garantie 3 ans ou 6 000 heures
- Poignée de commande CAN bus avec écran de diagnostic intégré
Marque distribuée : Hangcha
L'étude de votre besoin est gratuite et sans engagement.
Télécharger la fiche technique (PDF)Caractéristiques par modèle
| Modèle | CBD15-XAMN11-I | CBD20-XAMN11-I | CBD15-XAMN11 | CBD20-XAMN11 |
|---|---|---|---|---|
| Caractéristiques | ||||
| Constructeur (abréviation) | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. | HANGCHA GROUP CO.,LTD. |
| Désignation du type par le constructeur | CBD15-XAMN11-I | CBD20-XAMN11-I | CBD15-XAMN11 | CBD20-XAMN11 |
| Motorisation : électrique (type de batterie, secteur, ...), diesel, essence, GPL | Électrique | Électrique | Électrique | Électrique |
| Type de conducteur : manuel, accompagnant, debout, assis, préparateur de commandes | Accompagnant | Accompagnant | Accompagnant | Accompagnant |
| Capacité nominale / charge nominale(kg) | 1500 kg | 2000 kg | 1500 kg | 2000 kg |
| Distance du centre de gravité de la charge(c (mm)) | 600 mm | 600 mm | 600 mm | 600 mm |
| Distance de charge, centre de l'essieu moteur aux fourches(x (mm)) | 900/960 mm | 900/960 mm | 900/960 mm | 900/960 mm |
| Empattement(y (mm)) | 1225/1285 mm | 1225/1285 mm | 1225/1285 mm | 1225/1285 mm |
| Poids | ||||
| Poids en service(kg) | 165 kg | 180 kg | 187 kg | 233 kg |
| Charge par essieu, en charge avant / arrière(kg) | 489/1176 kg | 635/1545 kg | 495/1192 kg | 655/1578 kg |
| Charge par essieu, à vide avant / arrière(kg) | 120/45 kg | 125/55 kg | 136/51 kg | 160/73 kg |
| Roues, châssis | ||||
| Pneus : bandage, super-élastique, pneumatique, polyuréthane | PU | PU | PU | PU |
| Dimension des pneumatiques, avant | Ø210×70 | Ø210×70 | Ø210×70 | Ø210×70 |
| Dimension des pneumatiques, arrière | Ø80×64 | Ø80×64 | Ø80×64 | Ø80×64 |
| Roues additionnelles (dimensions) | / | / | / | / |
| Roues, nombre avant / arrière (X = roues motrices) | 1X,/4 | 1X,/4 | 1X,/4 | 1X,/4 |
| Voie, avant(b10 (mm)) | 400 mm | 400 mm | 400 mm | 400 mm |
| Voie, arrière(b11 (mm)) | / | / | / | / |
| Dimensions | ||||
| Levée(h3 (mm)) | 120 mm | 120 mm | 120 mm | 120 mm |
| Hauteur du timon en position de conduite min. / max.(h14 (mm)) | 890/1271 mm | 890/1271 mm | 890/1271 mm | 890/1271 mm |
| Hauteur, abaissé(h13 (mm)) | 80 mm | 80 mm | 80 mm | 80 mm |
| Longueur totale(l1 (mm)) | 1630 mm | 1630 mm | 1630 mm | 1630 mm |
| Longueur jusqu'au dos des fourches(l2 (mm)) | 480 mm | 480 mm | 480 mm | 480 mm |
| Largeur totale(b1/b2 (mm)) | 568 mm | 568 mm | 568 mm | 568 mm |
| Dimensions des fourches DIN ISO 2331(s/e/l (mm)) | 50/160/1150 mm | 50/160/1150 mm | 50/160/1150 mm | 50/160/1150 mm |
| Écartement des fourches(b5 (mm)) | 560 mm | 560 mm | 560 mm | 560 mm |
| Garde au sol, milieu de l'empattement(m2 (mm)) | 30 mm | 30 mm | 30 mm | 30 mm |
| Largeur d'allée pour palettes 1000x1200 en travers(Ast (mm)) | 1815 mm (1) | 1815 mm (1) | 1815 mm (1) | 1815 mm (1) |
| Largeur d'allée pour palettes 800x1200 en longueur(Ast (mm)) | 1885 mm (2) | 1885 mm (2) | 1885 mm (2) | 1885 mm (2) |
| Rayon de braquage(Wa (mm)) | 1445 mm | 1445 mm | 1445 mm | 1445 mm |
| Performances | ||||
| Vitesse de translation, en charge / à vide(km/h) | 4.5/5 km/h | 5/5.5 km/h | 4.5/5 km/h | 5/5.5 km/h |
| Vitesse de levée, en charge / à vide(m/s) | 0.037/0.054 m/s | 0.030/0.048 m/s | 0.037/0.054 m/s | 0.030/0.048 m/s |
| Vitesse de descente, en charge / à vide(m/s) | 0.045/0.038 m/s | 0.045/0.030 m/s | 0.045/0.038 m/s | 0.045/0.030 m/s |
| Capacité de franchissement max., en charge / à vide(%) | 6/16 % | 8/16 % | 6/16 % | 8/16 % |
| Frein de service | Récupération d'énergie | Récupération d'énergie | Récupération d'énergie | Récupération d'énergie |
| Moteur électrique | ||||
| Puissance du moteur de traction S2 60 min(kW) | 0.65 kW | 0.8 kW | 0.65 kW | 0.8 kW |
| Puissance du moteur de levage à S3 15 %(kW) | 0.8 kW | 0.8 kW | 0.8 kW | 0.8 kW |
| Tension batterie / capacité nominale((V)/(Ah) or kWh) | 24/40 (V)/(Ah) | 24/40 (V)/(Ah) | 24/65 (V)/(Ah) | 24/85 (V)/(Ah) |
| Poids de la batterie(kg) | 8 kg | 8 kg | 17*2 kg | 26*2 kg |
Spécifications constructeur Hangcha, données par modèle et susceptibles d'évolution ; les caractéristiques définitives sont confirmées au devis.
Points forts
- Mini transpalette de nouvelle génération développé par HANGCHA pour les applications d'entreposage et de logistique
- Adopte la technologie brushless à aimants permanents (PMBL) : performances avancées, conduite confortable, haute fiabilité et sécurité, faibles coûts d'exploitation et d'entretien
- Style de conception industrielle professionnelle héritant du concept de design de la famille XA ; lignes fluides et dynamiques dans un format compact
- Traction puissante avec une capacité de charge de 1,5 / 2,0 tonnes, répondant aux besoins de manutention de la plupart des clients
- Moteur brushless à aimants permanents (PMBL) offrant des performances élevées, un faible dégagement de chaleur et un faible niveau sonore
- Système de commande brushless à aimants permanents pour une consommation d'énergie réduite
- Vitesse de déplacement, en charge / à vide 5 / 5,5 km/h
- Rampe franchissable maxi, en charge / à vide 8 / 16 %
- Poignée de commande CAN bus avec écran d'affichage de série pour un diagnostic de panne rapide et pratique ; interrupteur à clé intégré, lecteur de carte RFID ou verrouillage par mot de passe aux fonctionnalités riches
- SMART SOLID - Capacité nominale 1,5 T - 2,0 T
- Les fonctions de freinage de décélération et de freinage d'urgence assurent des déplacements en toute sécurité
- La fonction anti-recul en pente garantit la sécurité de fonctionnement dans les côtes
- Interrupteur de fin de course de levage électronique de série pour éviter les chocs à la hauteur de levage maximale, protégeant le moteur de levage et sécurisant la charge
- Bouton d'inversion d'urgence en tête de timon protégeant le conducteur d'une blessure lors des situations d'urgence en marche arrière
- Moteur brushless à aimants permanents ne nécessitant aucun entretien
- Capot amovible pour un accès facile aux composants ; entretien et maintenance d'ensemble aisés
- Panneau de compartiment batterie avant pour un accès facile ; dépose et entretien de la batterie pratiques
- Tous les points de pivot équipés de bagues lubrifiées pour un entretien facile et une durée de vie prolongée
- Interrupteur à clé avec cache anti-poussière de série pour une protection contre la poussière, l'eau et l'huile
- Groupe hydraulique (HPU) mature et stable, silencieux, à faibles vibrations, avec un levage et une descente doux et fiables
- Interrupteur de sécurité à détection de proximité sans contact pour une fiabilité extrêmement élevée
- Capot moteur et caches de roues en acier embouti pour une meilleure fiabilité des composants
- Fourches embouties de plus haute résistance et résistance aux chocs ; bouts de fourche guidés améliorant l'efficacité opérationnelle
- Conception optimisée de la timonerie de levage pour un fonctionnement doux et fiable avec des contraintes structurelles réduites
- Connecteurs de marques reconnues ; tous les faisceaux et câbles bénéficient d'une protection fiable
- HANGCHA fournit une batterie lithium-ion (LiFePO4) garantie 3 ans ou 6 000 heures
- Avantages de la batterie lithium : 2 000 cycles de charge complets avec au moins 75 % de capacité résiduelle, sans entretien, haute densité énergétique, utilisation en zone froide, charge d'opportunité
Équipements de série
- Moteur de traction 24 V AC
- Groupe hydraulique (HPU)
- Roues en polyuréthane (PU)
- Longueur de fourche 1150 mm
- Écartement de fourche 560 mm
- Garde au sol des fourches 80 mm
- Interrupteur de fin de course de levage électronique
- Chargeur de batterie embarqué
- Batterie
- Doubles galets de charge
- Interrupteur à clé
- Contrôleur
- Tête de timon à commande intégrée
- Frein électromagnétique / EMB
- Avertisseur sonore
Options
- Longueur de fourche 1220 mm
- Écartement de fourche 680 mm
- Roues supplémentaires
- Cordon d'alimentation de charge (standard européen / CEE)
- Compteur horaire avec indicateur de décharge batterie (BDI)
- Note : 1) Selon la norme VDI2198 +410 mm. 2) Selon la norme VDI2198 +226 mm.
- HANGCHA GROUP CO., LTD. se réserve le droit d'apporter toute modification sans préavis concernant les couleurs, l'équipement ou les spécifications détaillés dans cette brochure, ou de retirer certains modèles. Les couleurs des chariots livrés peuvent différer légèrement de celles des brochures.
- Les chariots HANGCHA sont conformes aux exigences européennes de sécurité.
- Certifié ISO9001:2015, ISO14001:2015, ISO45001:2018.
- VERSION 2026 4 / COPYRIGHT 2026/04
- Batterie lithium-ion : température de charge 0 C à 55 C ; température de décharge -20 C à 65 C ; température de stockage -20 C à 55 C.
- Les valeurs de poids de batterie 17*2 et 26*2 indiquent la configuration en cellules / modules telle qu'imprimée.
